DLY1-199-湖北杭荣电气有限公司

产品名称：DLY1-199

产品型号：DLY1-199

生产厂商：HANGRONG/杭荣

产品数量：1000

产品单价：电议

详细介绍

速开关、DLY1-199、微电脑速开关

微电脑速开关，DLY1-0.1/9.9|DLY1-1/99 、GLY1-1/99
微电脑速开关，DLY1-0.1/9.9|DLY1-1/99、DY2-1/99、DY2-0.1-9.9、以下简称速开关）适用于额定电压220及以下、频率为50Hz的控制电路中，可作为低转速（设备转速要求在0.1r/m～9.9r/m 或1～99r/m）旋转机械的转动速限制和控制之用。该产品系我厂应广大用户要求研发制造的新产品。它不仅在功能上取
代了国外进口同类产品，而且在速度检测精度上也越了国外进口同类产品。同时，该开关的自动复位功能，还弥补了进口产品在接线使用中的缺陷，使其更具有实用性。其特点是：精度高、使用寿命长，速度设置简捷，具有自动复位功能。尤其适合于低速或低速旋转的重型机械限速之用。

2 型号及含义

3 基本技术参数
3.1 额定绝缘电压：300V；
3.2 额定电源电压：AC220V；
3.3 约定发热电流Ith：10A；额定控制容量：240VA；
3.4 开关动作速度整定范围：0.1r/m～9.9r/m 或1r/m～99r/m；
3.5 速度整定值误差＜1％，速时开关动作响应角度＜35°，每圈脉冲数:32；
3.6 正常使用条件：周围空气温度上限不过+55℃、下限不过-15℃，安装地
点海拔不过2 000m。
4 速开关组成

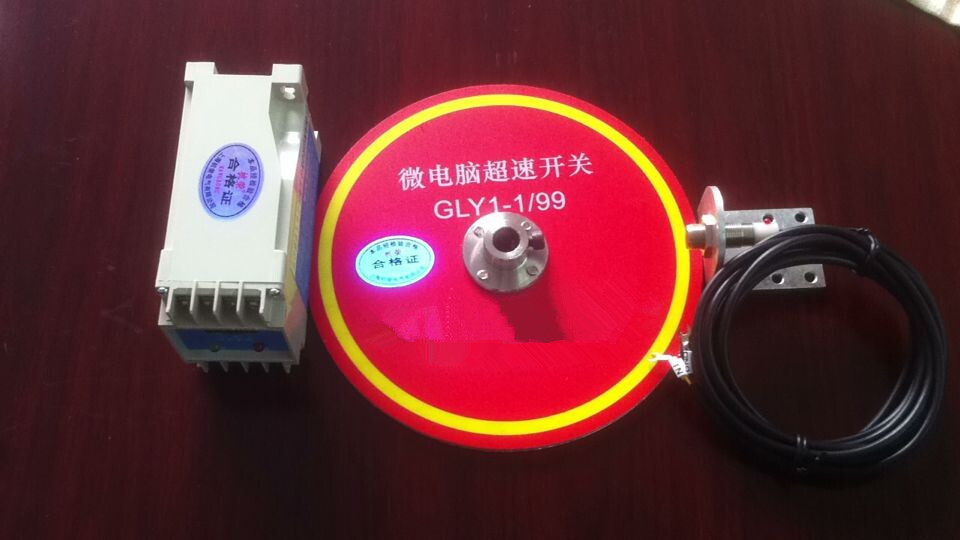

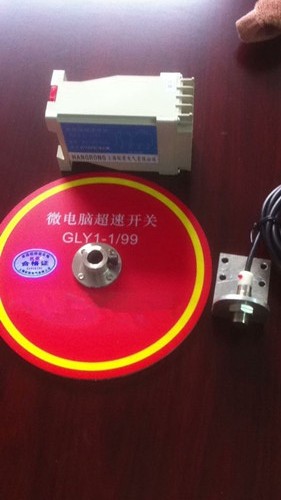

速开关由磁盘、传感器及继电器三部分组成。
5 安装调试
安装使用时，应将传感器的中心位置对准磁盘的黄色圆带，且距离应不大于6mm，见图1所示。
接线时，请按速开关铭牌上接线图所示的各个接点位置正确接线。
6 附件
a）调整设定开关动转速用螺丝刀一把； b）传感器安装支架一件；
c）安装螺钉一套。
速开关、DLY1-199、微电脑速开关
7 接线原理图
a）速开关端子接线见图2； b）外接线简易线路原理见图3。

注:图中虚线框内为速开关。

8 外形及安装尺寸速开关的外形尺寸和安装尺寸见图4。
9 订货须知
订货时应指明与速开关联轴的旋转设备的速范围是在0.1r/m～9.9r/m
或在1～99r/m内。如：速开关与起重机吊钩钢缆卷筒联轴，其卷筒转速
不得高于7.5r/m，则速开关应选用：DLY1-0.1/9.9。速开关的数据可
通过继电器上的拔码开关用螺丝刀进行整定，“×1转”的拔码开关整定至
数字“7”上、“×0.1转”的拔码开关整定至数字“5” 上即可。如果旋转
设备转速不得高于17.7r/m，则速开关应选用：DLY1-1/99，速开关的
数据可通过继电器上的拔码开关用螺丝刀进行整定， “×10转”的拔码开
关整定至数字“1”上、“×1转”的拔码开关整定至数字“8”上即可（小
数位应4舍5入，也可根据设备的实际要求将数据整定在17r/m的整数值上）。
起重机卷筒的速值可通过下列计算公式求得：
速值=1.25×电机额定转速×齿轮箱变速比
或速值=1.25×6000×齿轮箱变速比/电机极数（50Hz三相交流电源）
如，电机极数为10、齿轮箱变速比为1:40，则卷筒速值应为：
速值=1.25×6000×1/40/10=18.75（r/m）。
速开关应选择型号为DLY1-1/99，数据应整定在19r/m上。

DLY1微电脑速开关自出厂日起保修期为12个月。

速开关、DLY1-199、微电脑速开关
