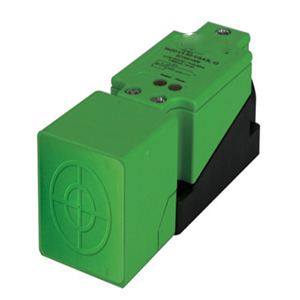

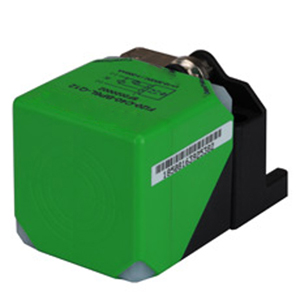

NBB20-12-A2-V1方形接近开关




		简介：




		在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。




		当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。通常把这个距离叫“检出距离”。但不同的接近开关检出距离也不同。




		有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。不同的接近开关，对检测对象的响应能力是不同的。这种响应特性被称为“响应频率”。




		结构形式：




		接近开关按其外型形状可分为圆柱型、方型、沟型、穿孔（贯通）型和分离型。园柱型比方安装方便，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测通过槽内的物体，贯通型在我国很少生产，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测装置等。




		主要功能：




		1、检验距离




		检测电梯、升降设备的停止、起动、通过位置；检测车辆的位置，防止两物体相撞检测；检测工作机械的设定位置，移动机器或部件的极限位置；检测回转体的停止位置，阀门的开或关位置。




		2、尺寸控制




		金属板冲剪的尺寸控制装置；自动选择、鉴别金属件长度；检测自动装卸时堆物高度；检测物品的长、宽、高和体积。检测物体存在有否检测生产包装线上有无产品包装箱；检测有无产品零件。




		3、转速与速度控制




		控制传送带的速度；控制旋转机械的转速；与各种脉冲发生器一起控制转速和转数。




		4、计数及控制




		检测生产线shangliu过的产品数；高速旋转轴或盘的转数计量；零部件计数。




		5、检测异常




		检测瓶盖有无；产品合格与不合格判断；检测包装盒内的金属制品缺乏与否；区分金属与非金属零件；产品有无标牌检测；起重机危险区baojing；anquan扶梯自动启停。




		6、计量控制




		产品或零件的自动计量；检测计量器、仪表的指针范围而控制数或流量；检测浮标控制测面高度，流量；检测不锈钢桶中的铁浮标；仪表量程上限或下限的控制；流量控制，水平面控制。




		7、识别对象




		根据载体上的码识别是与非。




		8、信息传送




		ASI（总线）连接设备上各个位置上的传感器在生产线（50-100米）中的数据往返传送等。




		接线：




		1、两线制




		两线制接线特别简单，把接近开关和负载串联，然后接上电源，用匹配的检测对象物质接近接近开关，接近开关就会动作。




		2、三线制引线有颜色标识




		接近开关三线制引线有颜色标识，电源正极线颜色（红或棕）、电源0V线颜色（蓝）、信号线颜色（黄或黑）。




		接近开关三线制接线，因为接近开关三线制有分PNP型NPN型两种，所以它的接线有区别。如果是NPN型的接近开关接线，找到接近开关信号线，接上负载，然后负载再接接近开关电源正极线。如果是PNP型接近开关同样找到接近开关信号线，接上负载，然后负载在接接近开关电源0V线。
