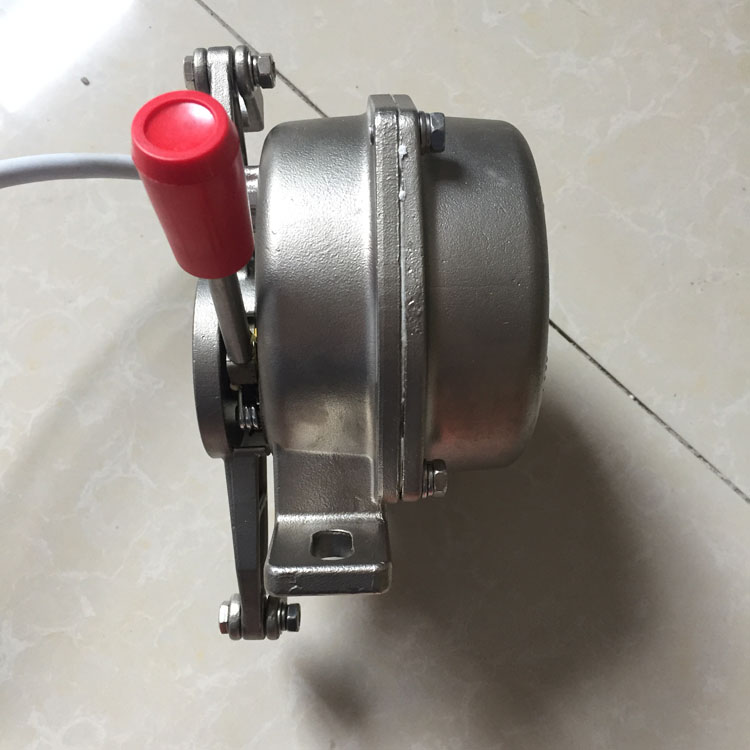

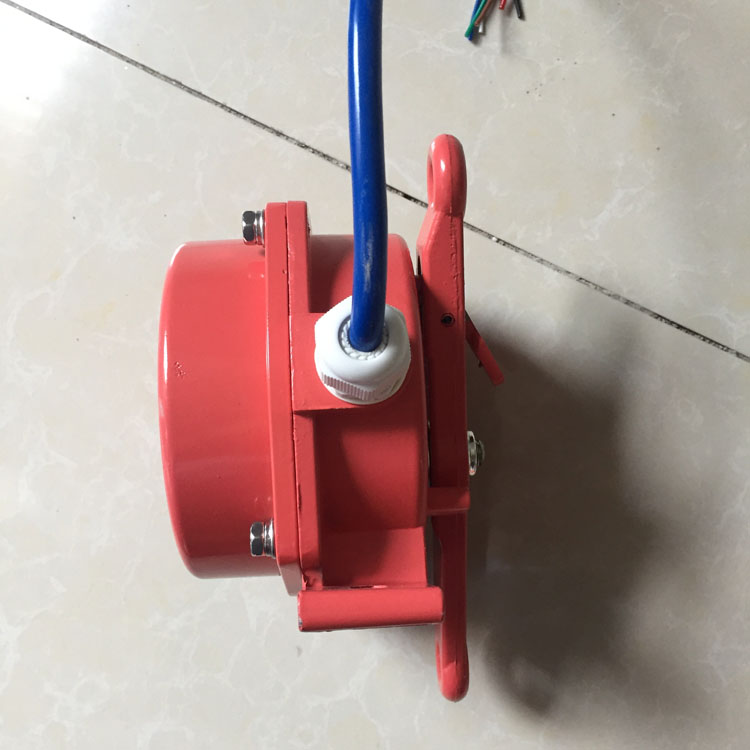

双向拉绳开关

拉绳开关广泛用于钢铁、水泥、矿山等具有带式输送机的厂矿，该产品安装在胶带输送机两侧，是用于胶带输送机紧急事故停机的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身安全的保护。

防腐蚀HYLSF2双向拉绳开关价格产品用途

拉绳开关广泛用于钢铁、水泥、矿山等具有带式输送机的厂矿，该产品安装在胶带输送机两侧，是用于胶带输送机紧急事故停机的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身安全的保护。

工作原理

当胶带运输现场发生紧急事故时，拉动系在吊耳上的钢丝绳，是机内的滑块与开关作用，发出停机信号。

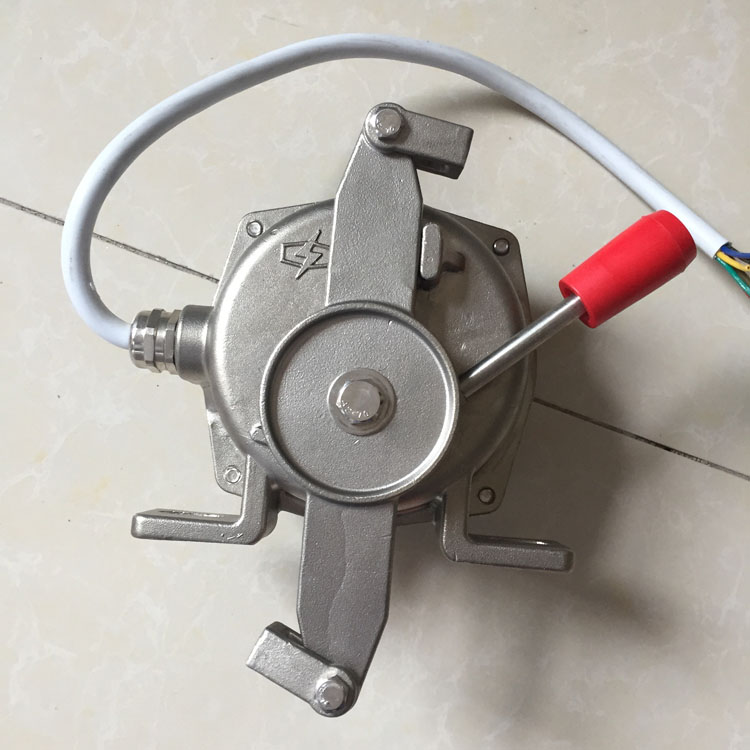

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。防腐等优点；机壳采用铸铝铸造，重量轻，硬度强。

技术指标

动作角度：15° 极限角度：60°

触点数量：1个常开；1个常闭 动作力：10kg

触点容易：AC 5A/380V 防护等级：IP55

可靠性：＞106次 环境温度：-30℃ - +60℃

相对温度：不大于85%

简介

拉绳开关分为手动复位和自动复位两种，需要达到*规定IP等级。

自动复位：动作后能自动回到初始位置，但可能会造成误差启动。

手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。

拉绳开关是带式输送机的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。

产品简介

双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用铝锭合金精密压铸，并采用进口行程开关。具有强度高，重量轻，密封性好，产品使用寿命长等优点。

结构特点

1．本产品采用铝合金铸造壳体、强度高、重量轻。

2． 外壳防护等级达到IP65，可在恶劣环境下长期工作。

3． 本产品动作灵敏、稳定性高、性能可靠，外形结构。

安装调整

本产品一般安装在胶带运输机沿线两线机架上，详情参加图3。

1． 将拉绳开关固定在支架上。

2． 两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。

3． 为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作
