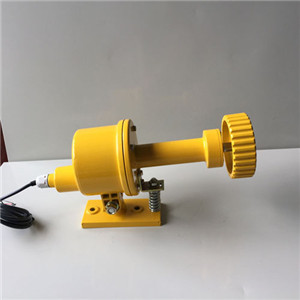

打滑开关TER-23-P-X

湖北杭荣电气有限公司TER-23-P-X速度检测开关打滑检测器

本公司在吸收国内外九十年代*技术的基础上，并遵照广大用户多年应用的实践和要求改进推出新产品，各种型号、而价格只有进口的十分左右，本公司所有产品均是自产自销、且有大量现货、请您放心选购

TER-23-P-X打滑开关安装说明：

先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。

安装后应满足下述要求：

打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm

感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）

注：有些输送机从动轮无法安装的，可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯

TER-23-P-X打滑开关主要技术参数
a.工作电压 AC 220V/380V±10% 50Hz
b.输入信号 10mV～10V
c.测速范围 1.25m/s 1.6m/s 2.5m/s
d.整机功耗<15W
e.触点容量 AC 380V 2A

工作电压：AC220V,检测速度范围:0.1~9.9米/秒,打滑率设定范围:20-30%
结构特性：
1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，安装方便，可靠性高。
2.由于控制部份采用CMOS电路，温度适应性能较好。

1、工作电源：AC220V 频率 50-60Hz
2、温度范围：-20℃～+70℃
3、启动延时：约10秒钟
4、触点容量：240V/AC,3A,输出值一组常开,一组常闭
5、转速: 30-100转/分.
