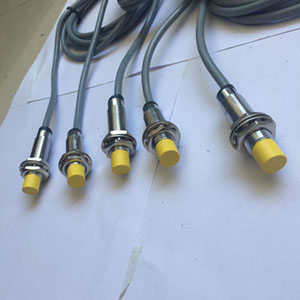

防爆接近开关，防水接近开关DTLDE100-2H-G

结构形式：

接近开关按其外型形状可分为圆柱型、方型、沟型、穿孔（贯通）型和分离型。园柱型比方型安装方便，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测通过槽内的物体，贯通型在我国很少生产，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测装置等。

接线图：

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的控制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

技术参数：

1、本体材质：A.B.S

2、填充物：Epoxy

3、功率：10W

4、z开关电压：100 VDC

5、开关电流：0.5

6、崩溃电压：

7、负载电流：1.0A

8、接蚀电阻：100 mΩ

9、绝缘电阻：108 Ω

10、释放时间：0.1 ms Max

11、感应时间：0.4 ms Max

发货方式：
协商：顺丰速运、申通快递、圆通快递、中通快递、天天快运、EMS邮政速运及quanguo公铁联运。
杭荣另生产主的打产品：
杭荣生产的各规格接近开关检测距离：总线大120MM
电压：直流10-30V、交流24-240V电压可选
输出：NPN、PNP、NPN+PNP
状态：NO常开、NC常闭、NO+NC常开加常闭
外径：Φ4、M5、M8、M12、M18、M20、M24、M30、M34、M35、M38、M40、M48，另方形尺寸规格较多请来电详询。
