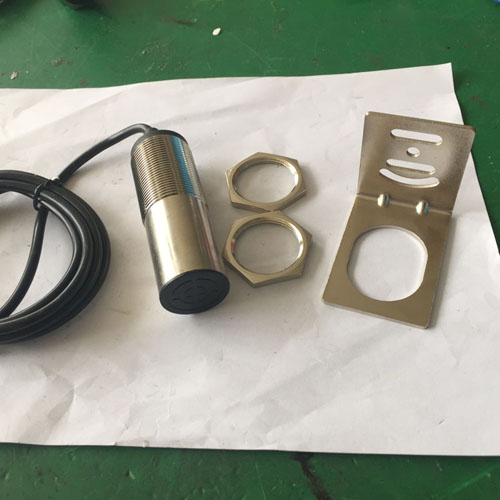

旋转探测仪，速度传感器XSA-V12373

工作原理:
旋转探测仪安装在被传动轴旁，被传动轴装有检测片(参见图一)。当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号，此时旋转探测仪为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合(参见图三)交流接触器主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，旋转探测仪将接收不到检测片的均匀间隔脉冲信号。在工艺时间内（5秒）未接收到转动信号，旋转探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开及时停机，可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。
产品的性:
1、启动时间和检测时间分开！为了避开设备在启动时转速缓慢而设计的（启动时间为10秒）！当设备正常运转后自动切换到检测时间设定（检测时间是人为设定0.5-10秒）！
2、宽电压设计24VDC-220VAC交直流两用！以适应不同场合的运用，需配置中间继电器24VDC-220VAC。
3、H2检测距离增大到10mm改进以往距离短不可靠的问题!
技术参数：
工作电源：24VDC/110VAC/220VAC
绝缘电阻：＞500MΩ 输出信号：开关量信号
环境温度：-20℃~+60℃ 环境湿度：小于90
外型尺寸：Ф30×115mm 重    量：0.5Kg
防护等级：IP66 检测速度范围：1~200转/分
跳脱时间：3-17秒 响应时间：＜2mS
检测间距H2：≤8mm  工作距离H1：≥20mm （10mm/埋入式/二线）
安装说明:
所有的传动装置、如螺旋输送机、提升机、皮带输送机，拉链机、等都应在其被传动处(机器尾端)进行安装。
机械安装工序：
拆下端盖，在端盖钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架
在轴头上钻Φ5.1孔，攻丝M6、深10-15mm

湖北杭荣研发制成、所生产的产品*各地、获得广大消费者的认可、我厂长期为客户提供各种开关、网上发布的产品信息都是真实详情描述、本公司所有产品均是自产自销、且有大量现货、请您放心选购。

湖北杭荣电气有限公司生产，质保一年，标准包装，量大价优。

发货方式：

协商：顺丰速运、申通快递、圆通快递、中通快递、天天快运、EMS邮政速运及quanguo公铁联运。

杭荣另生产主的打产品：

杭荣生产的各规格接近开关检测距离：总线大120MM

电压：直流10-30V、交流24-240V电压可选

输出：NPN、PNP、NPN+PNP

状态：NO常开、NC常闭、NO+NC常开加常闭

外径：Φ4、M5、M8、M12、M18、M20、M24、M30、M34、M35、M38、M40、M48，另方形尺寸规格较多请来电详询。

直流三线NPN,PNP，常开，常闭，直流二线，常开，常闭，交流常开，常闭，直流四线常开加常闭等规格系列等产品。
