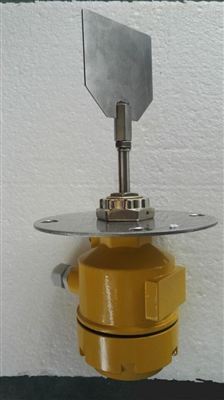

阻旋料位开关ZB-11|电源220V是一种用于固态物料（包括粉状、粒状、块状、胶状等）的物位控制器。它具有密封性好、过载能力强（具有过载保护）、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调整弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、饲料、食品等行业得到了广泛的应用。

阻旋料位开关ZB-11|电源220V利用永磁电机带动叶片旋转，当被检测物料上升至叶片位置时，叶片转动受阻，该阻力通过传动轴传递到接线盒内的检测装置，检测装置则向外输出一个开关信号，并切断电机电源使叶片停止转动。当物料下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，叶片恢复旋转状态。针对使用于比重相差较大的物料，可调整弹簧拉力，比重大时弹簧拉力调整至*强，反之则调整至*弱。

技术指标

电源：220VAC（A型），110VAC（B型），24VAC（C型）50/60Hz；功率：3W

接点容量：SPDT 5A/250V（AC）

叶片转速：I.R.P.M

绝缘电压：AC 1500V*lminufe

测量扭矩：0.5-1.0Kg/cm

防护等级：IP66/ADC-12

环境温度：标准-20 -- 60℃；高温+720℃

测量介质：粉状或颗粒物料

输出信号：触点输出；常开+常闭

结构特性

全封闭性，室内室外都可使用。

的油封设计可防止粉尘沿轴渗入。

扭力稳定可靠，且扭力大小可调节

轻巧、安装简易

叶片承受过重负荷时，马达回转机构会自动打滑，确保马达不受损坏。

不必从料仓上整件拆除，即可轻易的检查维修内部零组件。

采用铝合金铸造，强度高，重量轻

工作原理
本机采用同步微电机经减速后，带动检测叶片以每分钟一转的速度旋转。当被测物料的料位上升使叶片转动受到阻碍时，检测机构便围绕主轴产生旋转位移。此位移首先使一个微动开关动作，发出料位信号。随后另一个微动开关动作，切断电机电源使其停转。只要料位不变这种状态便一直保持下去。
当料位下降检测叶片失去阻挡时，检测机构便依靠弹簧拉力使其恢复原始状态。首先一个微动开关动作，接通电机电源使其旋转一周后使其旋转随后另一个微动开关发出无料位信号，只要没有物料阻挡检测叶片的转动，此种状态也将一直保持下去。

标准法兰型;ZB-11阻旋式料位开关特 点：

1、全密闭性，屋外亦可使用
2、的油封设计可防止粉尘沿轴渗入
3、扭力稳定可靠，切扭力大小可调整
4、轻巧，安装容易
5、叶片承受过重的负荷，马达回转机构会自动打滑，保护不受损害
6、不必从桶槽上整组拆除，即可轻易的检查维修内部的零件

ZB-11法兰标准型阻旋式料位开关/阻旋料位计，订购注意事项：
1、确认电压24Vac,110V,220V OR 240V,50/60Hz
2、确认安装方式（侧装或上装）
3、注意原料比重
4、确认叶片尺寸是否可插入法兰入口或桶壁开孔
