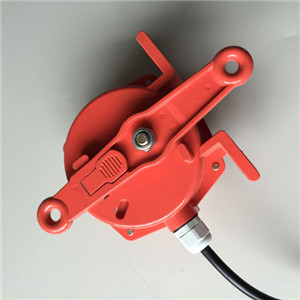

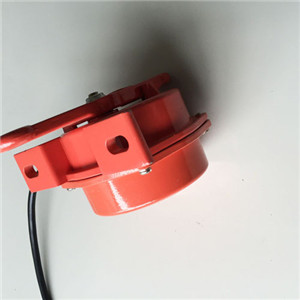

YWLX-I-II触点容量大拉绳传感器产品使用说明书

简要说明：

拉绳开关YWLX-I-II触点容量大拉绳传感器是一种胶带运输机现场紧急事故停机的保护装置，行业标准JB/T10960主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件。

拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固定点的距离应不过30米，两开关间的距离不过60米。当外力促使开关臂杆转动到报警位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面特殊处理可用于酸、碱、盐性区域，镀镍表面用于强腐蚀区域。

工作原理:

当胶带运输现场发生紧急事故时，拉动系在吊耳上的钢丝绳，是机内的滑块与开关作用，发出停机信号。
使用条件:

1.环境温度-30度-50度

2.相对湿度不大于85%
结构特点:

1.本机采用铝合金精密铸造壳体，强度高、重量轻。

2.外壳防护等级达IP65,可在恶劣环境中工作。

安装和调整:

拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
