8077/1-11/1/2NPT防爆行程开关

定义：

在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。用于控制机械设备的行程及限位保护。构造:由操作头、触点系统和外壳组成。

 在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。

 行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位、轿厢的上、下限位保护。

行程开关可以安装在相对静止的物体(如固定架、门框等，简称静物)上或者运动的物体(如行车、门等，简称动物)上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。

8077/1-11/1/2NPT防爆行程开关类型:

行程开关按其结构可分为直动式、滚轮式、微动式和组合式。

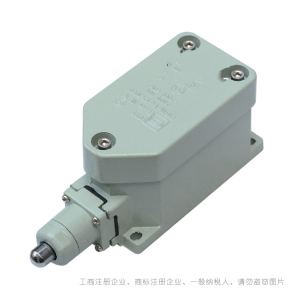

直动式行程开关

动作原理同按钮类似，所不同的是:一个是手动，另一个则由运动部件的撞块碰撞。当外界运动部件上的撞块碰压按钮使其触头动作，当运动部件离开后，在弹簧作用下，其触头自动复位。

其动作原理与按钮开关相同，但其触点的分合速度取决于生产机械的运行速度，不宜用于速度低于0.4m/min的场所。当运行速度低于0.4m/min时，触点分断的速度将很慢，触点易受电弧烧灼。

直动式行程开关组成

1:推杆4:弹簧 3:动断触点 5:动合触点

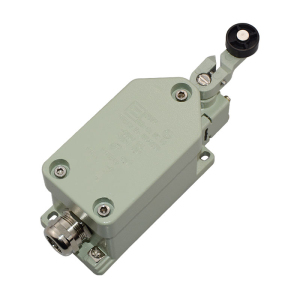

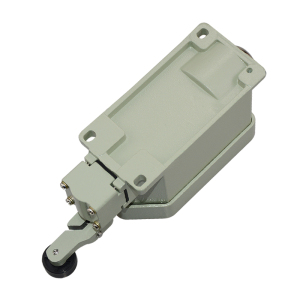

滚轮式行程开关

当运动机械的挡铁(撞块)压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推动撞块，当撞块碰压到一定位置时，推动微动开关快速动作。当滚轮上的挡铁移开后，复位弹簧就使行程开关复位。这种是单轮自动恢fushi行程开关。而双轮旋转式行程开关不能自动复原，它是依靠运动机械反向移动时，挡铁碰撞另一滚轮将其复原。

当被控机械上的撞块撞击带有滚轮的撞杆时，撞杆转向右边，带动凸轮转动，顶下推杆，使微动开关中的触点迅速动作。当运动机械返回时，在复位弹簧的作用下，各部分动作部件复位。

滚轮式行程开关组成

1:滚轮 2:上转臂 11:弹簧 4:套架

6:滑轮 7:压板 8:触点 9:横板

滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式，双滚轮行移开关具有两个稳态位置，有"记忆"作用，在某些情况下可以简化线路。

微动开关式行程开关

微动开关式行程开关的组成，以常用的有LXW-11系列产品为例，其结构原理如图F3所示:

1:推杆 2:弹簧 3:动合触点 4:动断触点 5:压缩弹簧
