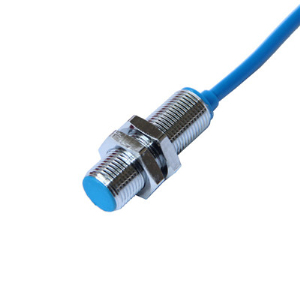

一常开90-250V防水接近开关LJ18A3-8-J/EX

电感式接近开关常闭型（NC）与常开（NO）的区别：

一，常开（NO）是平常状态下信号输出线为断开状态，无信号输出，当感应到物体时才闭合，输出信号。
二，常闭（NC）是平常状态下信号输出线为闭合状态，持续信号输出，当感应到物体时才断开，关闭信号。

三根线的接线接法：

粽色的是接电源的正极，蓝色的是接电源的负极，黑色的是接负载（信号输出）。

二根线的接线方法（DC或AC)：

棕色线连接负载的负极，负载的正极线再连接电源的正极，蓝色的直接连接电源的负极。

具体接线方法请参照开关标牌上的接线图来接线，切勿错接反接！

直流三线接近开关的三根线分别是：棕色线---电源正极蓝色线---电源负极黑色线---输出号

交流二线型开关：将负载和接近开关串联后接在交流电源端。

AC24V耐高温接近开关FMYK-D-A15G/J

什么是NPN型又什么是PNP型？

NPN型：

负载接法：负载接在输出端和负极之间。

输出电平：当无感应时，输出高电平，感应时，输出低电平。

电流方向：负载电流注入开关（灌电流）

PNP型：

负载接法：负载接在电源正和输出之间。

输出电平：当无感应时，输出低电平，感应时，输出高电平。

电流方向：负载电流流出开关（拉电流）

一般接近开关有两种安装方式：

齐平安装和非齐平安装；齐平安装：接近开关头部可以和金属安装支架相平安装；非齐平安装：接近开关头部不能和金属安装支架相平安装一般，可以齐平安装的接近开关也可以非齐平安装，但非齐平安装的接近开关不能齐平安装。这是因为，可以齐平安装的接近开关头部带有屏蔽，齐平安装时，其检测不到金属安装支架，而非齐平安装的接近开关不带。

按工作原理可以分为以下几种类型：
高频振荡型：用以检测各种金属体
电容型：用以检测各种导电或不导电的液体或固体
光电型：用以检测所有不透光物质
超声波型：用以检测不透过超声波的物质
电磁感应型：用以检测导磁或不导磁金属

接近开关接线图

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
