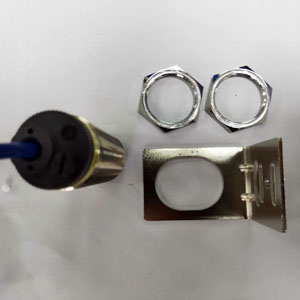

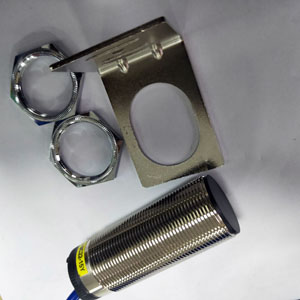

正反转探测器SGZP-1

产品说明：

速度开关 主要用于皮带输送机、提升机、螺旋输送机、给料机、卸料阀、研磨机、posuiji、泵、离心干火机、搅拌机和除尘器等转动设备，对皮带打滑、皮带断裂、卡转、慢转、转动轴剪切和过载、传动链(带)脱落等机械故障能及时处理，起到保护设备减少损失的作用。

正反转探测器SGZP-1

特点：

非接触，无运动部件、无磨损、anquan寿命长、维护费用低、适用于环境恶劣的现场。

yitihua结构，免设置、调试，安装简单。

体积小、重量轻、寿命长

具有负载短路保护功能——误将速度开关直接接电源不会损坏速度开关。(不能过1分钟)

输出信号既可与现场设备联锁使用，也可送达DCS控制系统

配有状态指示灯。设备正常运行时，指示灯“闪烁”；停机时，指示灯“常亮”。

跳脱时间可调3-17S

正反转探测器SGZP-1

技术参数：

工作电源：220VAC±15％

负载电流：≤5安

绝缘电阻：＞500MΩ

输出信号：开关量信号

环境温度：-20℃~+60℃

环境湿度：≤百分之九十

外型尺寸：Φ38×100mm

重??? 量：0.5Kg

防护等级：IP66

检测速度范围：1~200转/分

跳脱时间：3-17秒

响应时间：<2mS

检测间距H2：≤8mm

总线小anquan工作距离H1：≥20mm

正反转探测器SGZP-1

机械安装工序：

l、拆下端盖，在端盖zhongxin钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与速度开关支架两孔相配套加工)后用螺丝固定端盖与支架

2、在轴头上钻Φ5.1孔，攻丝M6、深10~15mm

3、旋紧双头螺杆

4、装端盖

5、装检测片，H1≥20mm并用螺母固定。

6、安装旋转探测仪、调整H2=4mm

有些机器的被传动轴较长，伸出端盖以外，针对此类情况只需将检测片制作成匝形固定在轴头上即可(请注意检测片的平面与旋转速度监测仪的tantou平面保持平行。如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意H1的距离)。

电器接线：速度开关和中间继电器串联使用（参见电气接线图）。中间继电器线圈耐压220V。

检测片：材料普通铁皮、叶片数量为2叶、检测片尺寸100×10×2mm。
