ZGLL-1皮带秤料流检测器

工作原理

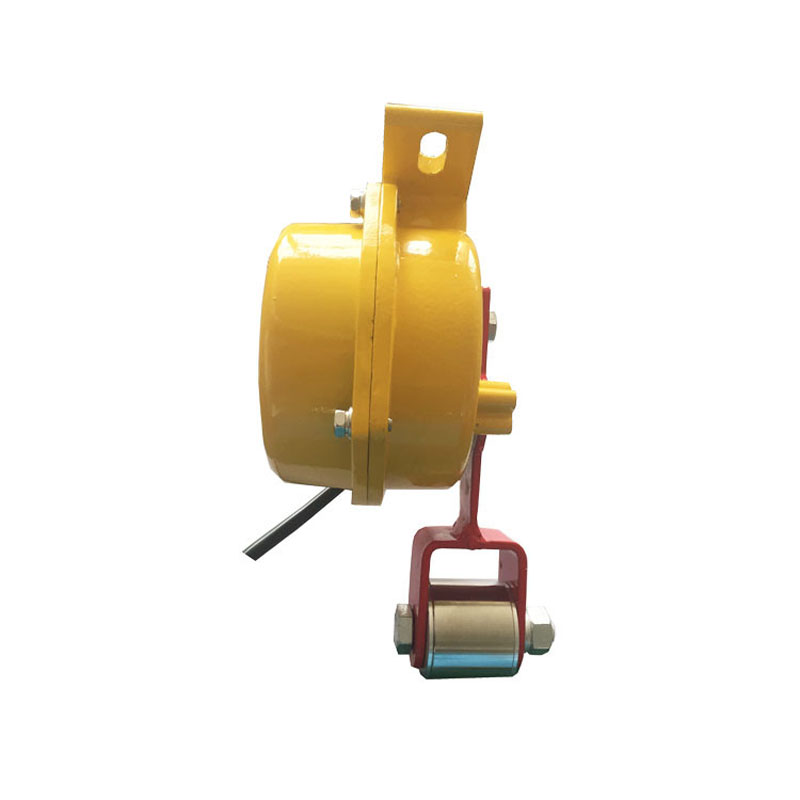

本检测装置采用负荷式检测，当胶带上有物料时由于物料重量的作用使皮带有相应的下沉量，当皮带下沉时把检测器顶部的托辊压下，带动内部感应部件移动使接近开关工作，给出一开关量，实现其检测，检测器安装在上行胶带下面，选择胶带有物料时下沉量比较大的地方，在两个托辊之间，不要安装在料口附近，在没有物料时使触轮与胶带刚好接触。

当触板摆至0～30°时输出——轻载开关信号
当触板摆至30～60°时输出——满载开关信号
 当触板摆至60～90°时输出——载开关信号
ZGLL-1皮带秤料流检测器

二、结构特性
1、适用于胶带较窄、带速较慢的传送带检测；
2、对于胶带较宽、带速较高时采用门式支架安装；
3、如胶带较窄、速度较低时可采用单臂式支架；

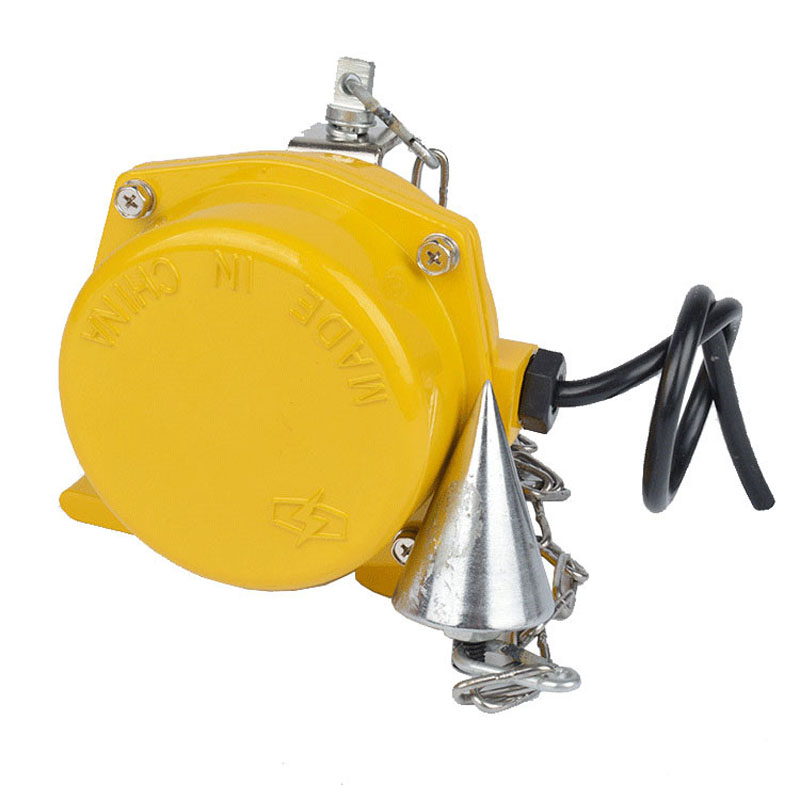

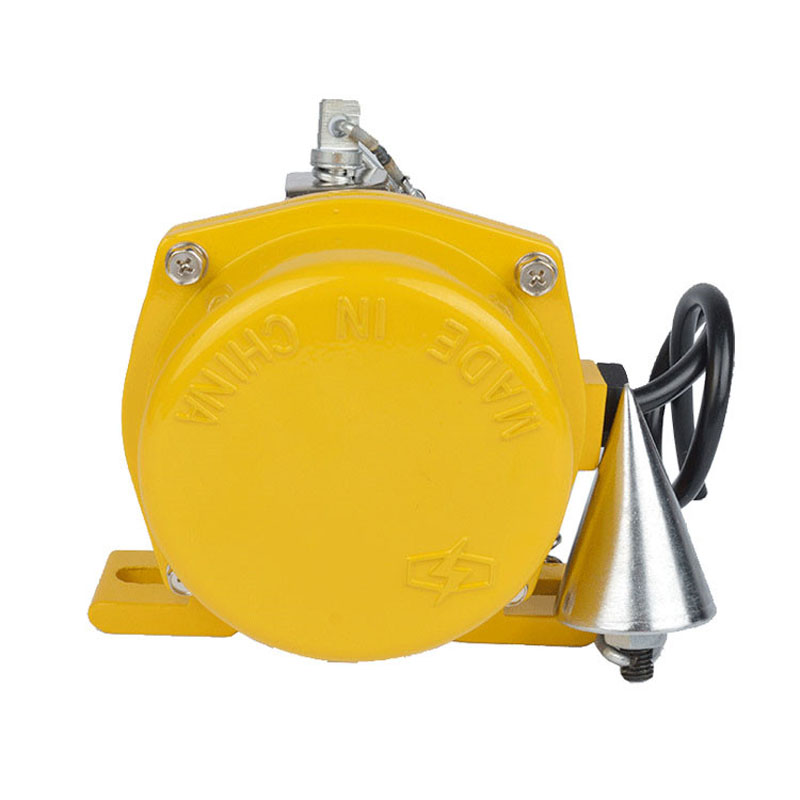

4、采用链球与物料接触减少了物料对检测器的直接冲击，延长了使用寿命；
5、若选用单臂式支架，横梁在箭头指向处断开，横梁与支臂交接处加一斜拉角钢；
6、铸铝外壳，重量轻、硬度高；
7、采用行程开关，使用寿命长。

ZGLL-1皮带秤料流检测器
