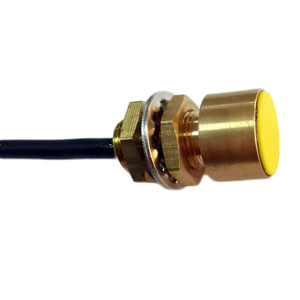

GH-24ZDA矿用本安型霍尔传感器技术参数

传感器类型：磁接近开关，工作电压：C24V。

霍尔传感器动作距离：0～30mm。

霍尔传感器高电平≥18V，低电平≤1.0V。 正常工作状态下，当霍尔传感器检测到磁钢时，输出高电平，反之则输出低电平。

功能：

当传感器检测到磁体时，传感器就发出一个方波信号，以感应到磁场为上升沿，以磁场消失为下降沿；经放大输出方波脉冲信号，两个脉冲的间隔时间就是周期，由周期可换算出转速；也可记数单位时间内的脉冲数，再换算出转速。通过两个霍尔传感器捆绑安装组成双霍尔传感器，按磁场运动方向同向安装，根据感应方向的不同，判定矿车的运行方向是上行还是下行。

安装

在确定提升绞车处霍尔传感器的安装位置时，应先把霍尔传感器安放在感应滚筒磁钢的距离内，然后旋转霍尔传感器使PLC的&lquo;上行&rquo;和&lquo;下行&rquo;与绞车的提升和下放同步，后用螺母固定着霍尔传感器再涂上螺纹索固剂即可。GH-24ZDA

GH-24ZDA矿用本安型霍尔传感器关联设备：

跑车防护装置用主控箱KXJ-127ZZ连接电缆，采用长度不过100米、型号为MKVVR-450/750(2～61)(0.5～2.5)mm2的煤矿用聚氯乙烯绝缘聚氯乙烯护套控制软电缆。

部分其他型号：

声光报警器SG-L AC220V、声音灯光同时动作

双向拉绳开关PSD-LS-Ⅱ开关动作10万次；开关额定值：10A/（略）0V；手动复位；防护等级：IP65

双向拉绳开关YGL-220AKB2电压380V，电流5A，IP65

阻旋开关XYZYZ-20 AC220V电源AC220V,插入深度（略）0mm，连接方式：法兰连接，弹簧的拉力可调整；触点容量：2（略）VAC/10A

；叶片转速：1RPM（转/分）；工作温度：-10℃-80℃；防护等级IP65，叶片材质：SUS304

纵向撕裂检测器ZS-L控制开关容量：（略）2A控制开关输出接点：双接点1常开、1常闭动作力：70 110N输出延时：1 8秒(可调)防护等级：IP65

拉绳开关LD2E-CW-APK IP65，开点闭点各一对,AC220V

防爆型双向拉绳开关EXKLT2-W开关动作10万次；开关额定值：10A/（略）0V；手动复位；防护等级：IP65

打滑开关DH-SA

打滑开关XL-DH-1
