安装位置

  磁性开关可以安装在行程末端，也可以安装在行程中间的任意位置上。

  对于要将磁性开关安装在行程中间的情况（例如要使活塞在行程中途的某一位置停止），开关的安装位置可按照如下方法确定。在活塞应停止位置使活塞固定，让磁性开关在活塞的上方左右移动，找出开关开始吸合时的位置，则左右吸合位置的中间位置便是开关的*灵敏度位置。磁性开关应固定在这个*灵敏度位置。CS1-MN-020-A50-HT

  当要将开关安装在行程末端时，为保证开关安装在*灵敏度位置，对不同气缸，在样本上，都已经标出离侧端盖和无杆侧端盖的距离A和B。

安装方法

  1）用钢带固定

  2）固定在导轨上

  3）卡固在拉杆上

  4）直接安装

作用

  1、气缸的磁性开关主要是作为位置信号提供给控制器，控制器检测到磁性开关信号的有无，对气缸实现位置控制、到位停止、到位启动。

  2、磁性开关的信号可以直接输出到TPC8-8TD表格程序控制器的输入端，实现上述功能，还可以通过控制器的判断间接实现到位报警、未到位报警、物料检测，以及可以对气缸的动作次数进行计数和循环次数的控制。

  3、如果不使用磁性开关，通过控制器内部的定时控制也是可以实现各种动作的控制，由于气压不稳气缸的行程时间的误差，因此必须设置较长的定时时间才能可靠的工作，这样定时控制会降低设备的工作效率。而使用磁性开关来检测气缸的位置和状态，可以有效地提高被控设备的工作效率。

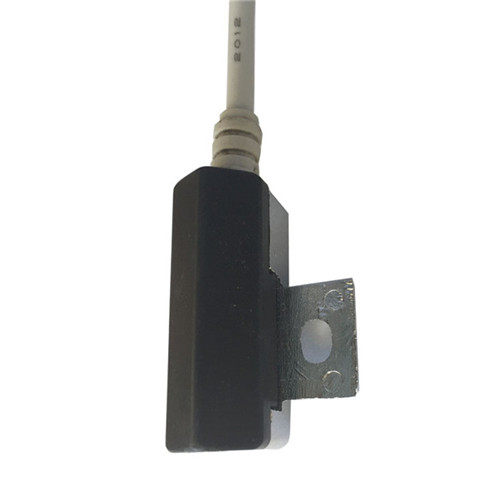

CS1-MN-020-A50-HT
