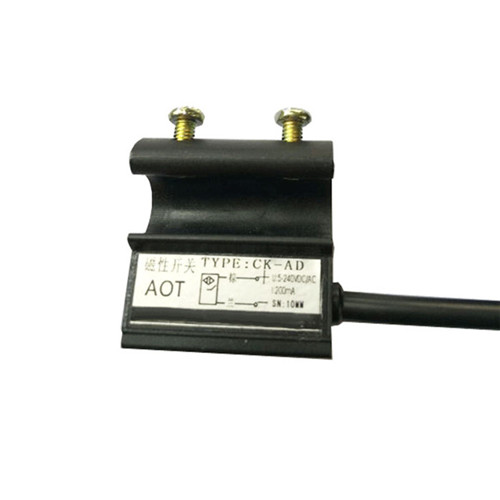

安装位置

  磁性开关可以安装在行程末端，也可以安装在行程中间的任意位置上。

  对于要将磁性开关安装在行程中间的情况（例如要使活塞在行程中途的某一位置停止），开关的安装位置可按照如下方法确定。在活塞应停止位置使活塞固定，让磁性开关在活塞的上方左右移动，找出开关开始吸合时的位置，则左右吸合位置的中间位置便是开关的*灵敏度位置。磁性开关应固定在这个*灵敏度位置。CS1-MN-020-A50-HT

  当要将开关安装在行程末端时，为保证开关安装在*灵敏度位置，对不同气缸，在样本上，都已经标出离侧端盖和无杆侧端盖的距离A和B。

注意事项

  1）从安全考虑，两磁性开关的间距应比*磁滞距离大3mm。

  2）磁性开关不得装在强磁场设备旁（如电焊设备等）。

  3）两个以上气缸磁性开关平行使用时，为防止磁性体移动的相互干扰，影响检测精度，两缸筒间距离一般应大于40mm。

  4）活塞接近磁性开关时的速度v不得大于磁性开关能检测的*速度vmax。该*速度vmax与磁性开关的*小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为：vmax=lmin/tc

  例如，磁性开关连接的电磁阀的动作时间t=0.02s，磁性开关的*小动作范围lmin=10mm，则磁性开关能检测的*速度vmax=500mm/s。若气缸活塞的速度小于500mm/s，则此磁性开关可以使用。若活塞运动速度大于500mm/s，又没有合适的通用型磁性开关可选，则只能选用带延时功能的磁性开关。

  5）安装开关时拧紧螺钉的力矩要适当。力矩过大会损坏开关，力矩太小有可能使开关的*安装位置出现偏移。

  6）要定期检查磁性开关的安装位置是否出现偏移。在设定位置活塞停止时对双色型开关，绿灯亮为正确，红灯亮则出现偏移了。

CS1-MP-020-A50-HT

作用

  1、气缸的磁性开关主要是作为位置信号提供给控制器，控制器检测到磁性开关信号的有无，对气缸实现位置控制、到位停止、到位启动。

  2、磁性开关的信号可以直接输出到TPC8-8TD表格程序控制器的输入端，实现上述功能，还可以通过控制器的判断间接实现到位报警、未到位报警、物料检测，以及可以对气缸的动作次数进行计数和循环次数的控制。

  3、如果不使用磁性开关，通过控制器内部的定时控制也是可以实现各种动作的控制，由于气压不稳气缸的行程时间的误差，因此必须设置较长的定时时间才能可靠的工作，这样定时控制会降低设备的工作效率。而使用磁性开关来检测气缸的位置和状态，可以有效地提高被控设备的工作效率。

CS1-MP-020-A50-HT
