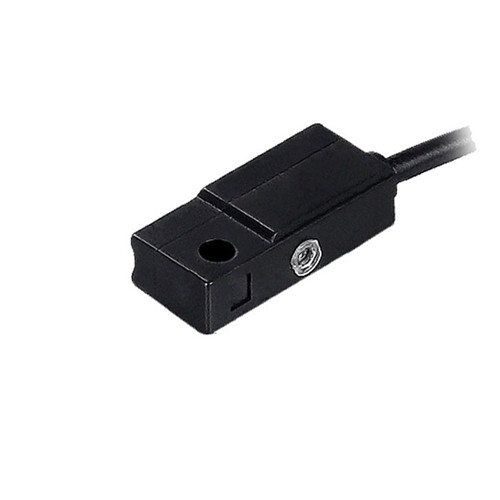

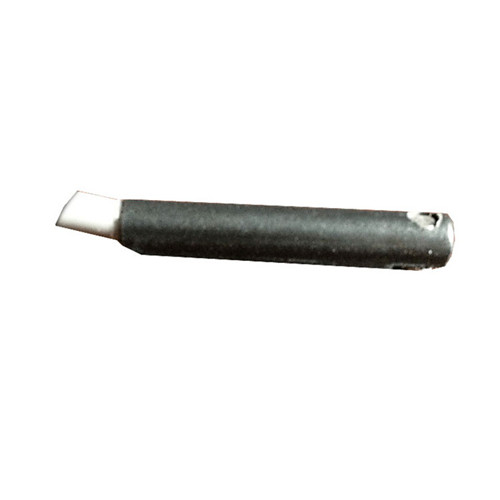

AL-30R工作原理
气缸磁性开关是将磁性开关装在气缸的缸筒外侧。气缸可以使各种型号的气缸，但缸筒必须是导磁性弱、隔磁性强的材料，如硬铝、不锈钢、黄铜等。在非磁性体的活塞上安装一个*磁铁（橡胶磁铁）的磁环，随活塞移动的磁环靠近开关时，舌簧开关的两根簧片被磁化而相互吸引，触点闭合；当磁环移开开关后，簧片失磁，触点断开。出点闭合或断开时发出电信号（或使电信号消失），控制相应电磁阀完成切换动作。如下图所示。磁性开关内部一般还带有开关动作的指示灯和过电压保护电路，用树脂塑封在一个壳体内。
作用 1、气缸的磁性开关主要是作为位置信号提供给控制器，控制器检测到磁性开关信号的有无，对气缸实现位置控制、到位停止、到位启动。
2、磁性开关的信号可以直接输出到TPC8-8TD表格程序控制器的输入端，实现上述功能，还可以通过控制器的判断间接实现到位报警、未到位报警、物料检测，以及可以对气缸的动作次数进行计数和循环次数的控制。
3、如果不使用磁性开关，通过控制器内部的定时控制也是可以实现各种动作的控制，由于气压不稳气缸的行程时间的误差，因此必须设置较长的定时时间才能可靠的工作，这样定时控制会降低设备的工作效率。而使用磁性开关来检测气缸的位置和状态，可以有效地提高被控设备的工作效率。AL-30R
安装位置
磁性开关可以安装在行程末端，也可以安装在行程中间的任意位置上。
对于要将磁性开关安装在行程中间的情况（例如要使活塞在行程中途的某一位置停止），开关的安装位置可按照如下方法确定。在活塞应停止位置使活塞固定，让磁性开关在活塞的上方左右移动，找出开关开始吸合时的位置，则左右吸合位置的中间位置便是开关的*灵敏度位置。磁性开关应固定在这个*灵敏度位置。
当要将开关安装在行程末端时，为保证开关安装在*灵敏度位置，对不同气缸，在样本上，都已经标出离侧端盖和无杆侧端盖的距离A和B。
AL-30R
