气缸

  引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

  内燃机缸体上安放活塞的空腔。是活塞运动的轨道，燃气在其中燃烧及膨胀，通过气缸壁还能散去一部分燃气传给的爆发余热，使发动机保持正常的工作温度。气缸的型式有整体式和单铸式。单铸式又分为干式和湿式两种。气缸和缸体铸成一个整体时称整体式气缸;气缸和缸体分别铸造时，单铸的气缸筒称为气缸套。气缸套与冷却水直接接触的称作湿式气缸套;不与冷却水直接接触的称作干式气缸套。为了保持气缸与活塞接触的严密性，减少活塞在其中运动的摩擦损失，气缸内壁应有较高的加工精度和的形状尺寸。

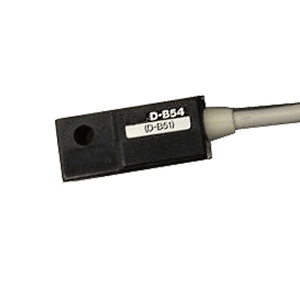

磁性开关|磁感应开关抗干扰性强，密封性能好，磁力稳定可靠，具有安装方便，使用寿命长，能在温度大，温度高及其它恶劣环境下工作等特点。它们被广泛应用于轧钢、炼焦、造船、矿山及起重、运输等方面作位置控制开关，或取代原有的滑道接触器机械限位开关等。磁性开关|气缸磁性传感器顾名思义，就是通过磁铁来感应的开关 。磁性开关是用来检测气缸活塞位置的、即检测活塞运动行程的，它可以分为接点型和无接点型两种。

1：无接点型NPN

2：无接点型PNP

3：无接点抗磁型。

CK-J2P

气缸磁性开关使用注意事项
(1)电压和电流应避免出使用范围
(2)严禁磁性开关与电源直接接通，必须同负载（如继电器等）串联使用
(3)磁性开关选用连接之前，要确认使用的工作电源，采用直流电源时，磁性开关的红色线接电源的正极。
(4)请避免在有强磁场，大电流的环境使用磁性开关气缸，若要使用，请加屏蔽装置
选择气缸配件：按照动作和连接的要求，选择气缸配件。

气缸磁性开关使用注意事项

  1）从安全考虑，两磁性开关的间距应比*磁滞距离大3mm。

  2）磁性开关不得装在强磁场设备旁（如电焊设备等）。

  3）两个以上气缸磁性开关平行使用时，为防止磁性体移动的相互干扰，影响检测精度，两缸筒间距离一般应大于40mm。

  4）活塞接近磁性开关时的速度v不得大于磁性开关能检测的*速度vmax。该*速度vmax与磁性开关的*小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为：vmax=lmin/tc

  例如，磁性开关连接的电磁阀的动作时间t=0.02s，磁性开关的*小动作范围lmin=10mm，则磁性开关能检测的*速度vmax=500mm/s。若气缸活塞的速度小于500mm/s，则此磁性开关可以使用。若活塞运动速度大于500mm/s，又没有合适的通用型磁性开关可选，则只能选用带延时功能的磁性开关。

  5）安装开关时拧紧螺钉的力矩要适当。力矩过大会损坏开关，力矩太小有可能使开关的*安装位置出现偏移。

  6）要定期检查磁性开关的安装位置是否出现偏移。在设定位置活塞停止时对双色型开关，绿灯亮为正确，红灯亮则出现偏移了。CK-J2P
