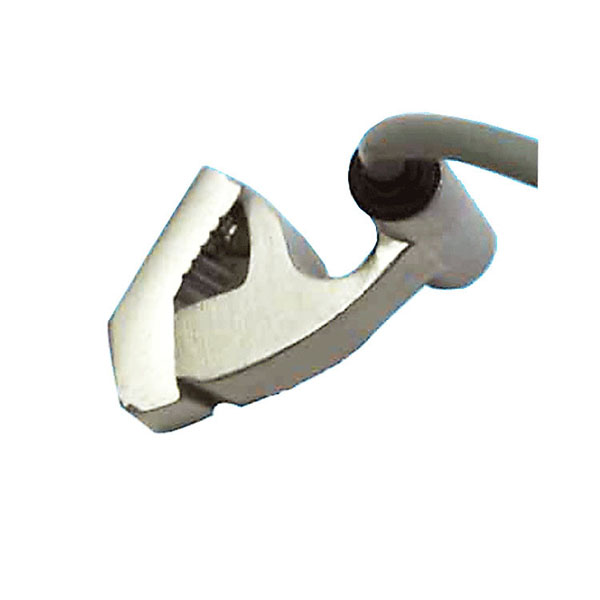

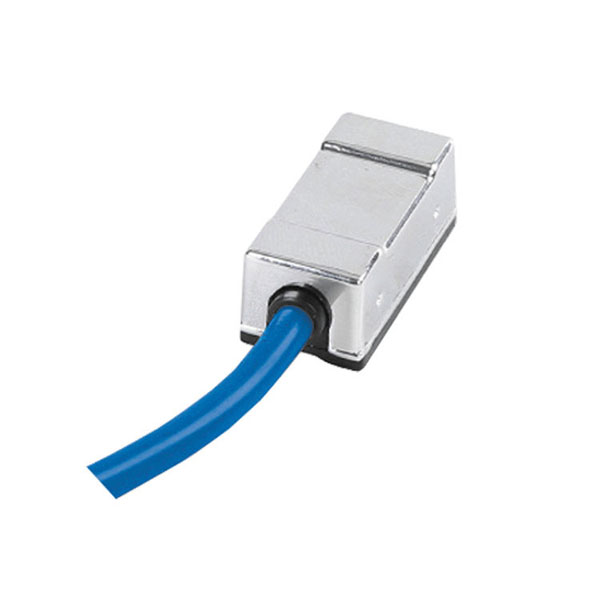

CS1-A-2M气缸上用的磁性开关
CS1-A-2M感应开关
CS1-A-2M干簧管磁感应器
CS1-A磁性开关气缸定义
引导活塞在其中进行直线往复运动的圆筒形金属机件。
工质在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
气缸将压缩空气的压力能转换为机械能，驱动机构作直线往复运动、摆动和旋转运动。
执行元件
将压缩空气的压力能转换成机械能,驱动机构作直线往复运动、摆动和夹紧运动的元件称为气动执行元件。
工作原理：
气缸 磁性开关是用来检测气缸活塞位置的，即检测活塞的运动行程的。
它可分为有接点型（有接点磁簧管型）和无接点型（无接点电晶体型）两种。
有接点磁簧管型内部为两片磁簧管组成的机械触点，交直流电源通用。
当随气缸移动的磁环靠近感应开关时，感应开关的两根磁簧片被磁化而使触点闭合，产生电信号；当磁环离开磁性开关后，舌簧片失磁，触点断开，电信号消失。
这样可以检测到气缸的活塞位置从而控制相应的电磁阀动作。
无接点电晶体型-NPN、PNP型只能用于直流电源，多为三线式；NPN、PNP在继电器回路使用时应注意接线的差异；配合PLC选型时应注意正确地选型。
无接点式感应开关从结构和原理上与有接点式感应开关都有本质的区别，它是通过对内部晶体管的控制，来发出控制信号。
当磁环靠近感应开关时，晶体管导通，产生电信号；当磁环离开磁性开关后，晶体管关断，电信号消失。
气缸阀、磁性开关利用磁感应原理广泛应用于炉控：磨煤机分离器出入口，热冷风速断门、石子煤、锅炉油枪、点火枪、吹灰器、油控阀、磨煤机油站油位计、盘车等。
