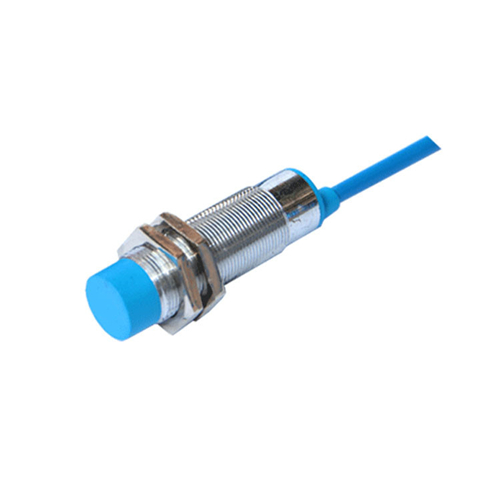

电感式防油传感器原理XAM18-D8Y-1M-EX

接线图
1、接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
2、两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
3、三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
4、接近开关的负载可以是信号灯、继电器线圈或可编程PLC的数字量输入模块。
5、需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。
6、两线制接近开关受工作条件的控制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰。
7、有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

电感式防油传感器原理XAM18-D8Y-1M-EX

技术参数
M12 M18 M18 M30 M30
检测距离 3 mm±10 % 5 mm±10 % 10 mm±10 % 10 mm±10% 18 mm±10 %
应差距离 检测距离的15%以下
检测物体 金属
标准检测物体 金属12×12×1mm 金属18×18×1mm
金属45×45×1mm
金属30×30×1mm
金属70×70×1mm
频率 1kHz 0.5kHz 0.4kHz 0.25kHz 0.1kHz

电感式防油传感器原理XAM18-D8Y-1M-EX

典型应用
1、水泥：回转窑窑头/篦冷机工况监测
2、电厂：锅炉及余热锅炉燃烧监测
3、玻璃：玻璃熔化炉工况监测
4、冶金：高炉/加热炉工况监测
5、石化：各种管式加热炉工况监测
6、垃圾处理：燃烧器及焚化炉工况监测
