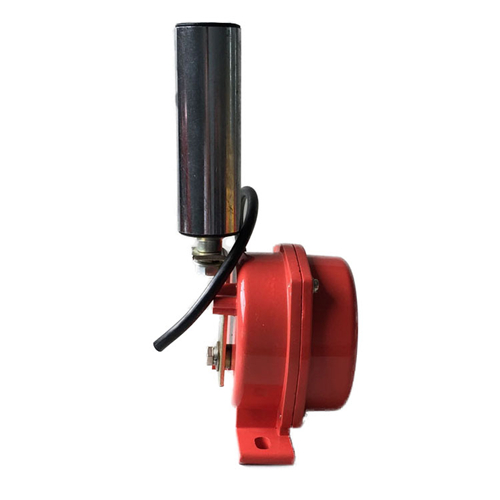

带灯两级跑偏开关接线图ARPB-A

安装和调整
1.设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。
2.立辊与输送带正常位置的间距宜为50～100mm。
3.数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）
4.应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架连接，与支架用螺栓固定。

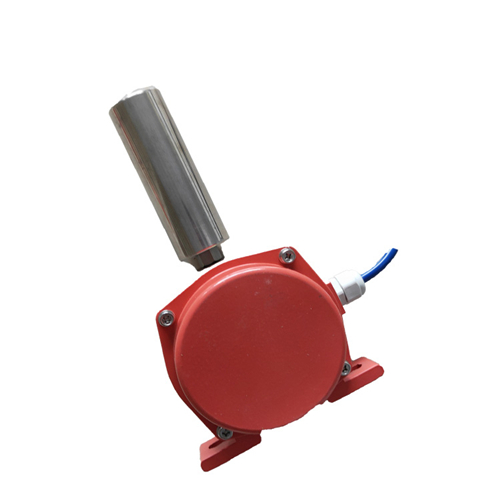

带灯两级跑偏开关接线图ARPB-A

规格参数
1、额定电压：127VAC、220VAC两种兼容
2、整机重量：2.5kg
3、动作力距：3-5N.m
4、角度组合：常规报警和停机为12°、30°两级动作角度
5、可靠程度：无故障工作2万次
6、外形尺寸：234*137*163mm
7、接点输出：常开、常闭两组任选
8、表面静电喷涂
9、扭簧结构
10、适于一般输煤现场
应用范围
1、常规皮带输送机，包括平皮带输送机和槽形皮带输送机
2、地下、索道支撑皮带输送机
3、轮船装卸系统、堆取料输送机
4、可防止在运行输送系统里是不可缺少的保护装置，其广泛应用于钢铁厂、火力发电厂、水泥厂、化工厂、港口等等。
主要偏差开关常见的分类
1、地址编码型偏差开关
地址码是基于现场总线技术xlline普通，实现地址码的功能。适用于长带式输送机作为远程监控现场设备的运行，解决了工人们发现故障点的不便之处。xlline总线可与各大厂家的PLC与计算机接口的灵活链接的实现。
2、接线腔型开关
结型腔的偏差开关是在普通型开关的基础上，带有一个防水的接线腔，现场控制电缆可直接连接到接线室，使电缆接头端接，虚接造成故障。
3、普通型开关
我们经常看到的双级偏差开关普通型偏差开关。输送带两侧设置垂直辊，垂直辊垂直于输送带的边缘，输送带在输送带两侧，在常规带式输送机中常用。
