ZGLL-1-0V料流检测器工作原理

结构特点
1、适用于胶带较窄、带速较慢的传送带检测；
2、对于胶带较宽、带速较高时采用门式支架安装；
3、如胶带较窄、速度较低时可采用单臂式支架；

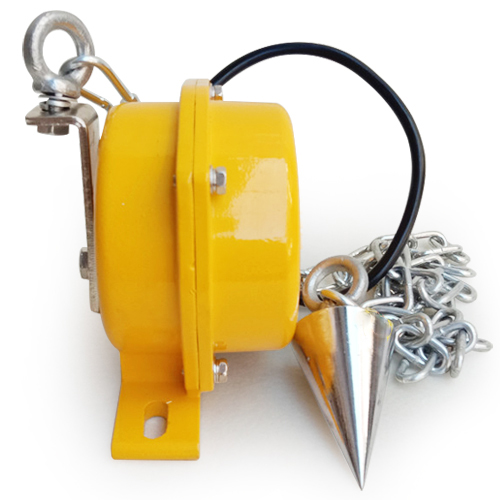

4、采用链球与物料接触减少了物料对检测器的直接冲击，延长了使用寿命；
5、若选用单臂式支架，横梁在箭头指向处断开，横梁与支臂交接处加一斜拉角钢；
6、铸铝外壳，重量轻、硬度高；
7、采用行程开关，使用寿命长

ZGLL-1-0V料流检测器工作原理

技术参数
环境温度:-40℃～80℃
环境湿度:不大于 百分之95(25℃时)
动作角度:15°±2°
极限角度:75°±5o
触板调整范围:200mm
触点数量:每一方向一组转换触点
触点容量:感性负载250VAC 3A 30VDC
可靠性:10000小时
重量:开关本体 8.0 kg 安装支架 24.0 kg
机械安装
1、本机带有支架、横梁、开关盒和摆杆。支架通过螺栓或焊接在带式输送机中间架的槽钢上，
2、横梁上装上开关盒，将开关盒和轴承座固定在支架上。摆杆应转动灵活；
3、当在倾斜的上行带式输送机上放置该料流检测时，当完成上述工作后，应调整摆杆在静止状态（零位）时垂直于输送带，并将其紧固在横梁上。同时应限制摆杆在零位反向旋转；
4、摆杆长度可调，应保证距输送带面有20＝30mm的距离，对倾斜的下行带式输送机上放置该料流检测时可适当减少。
用途
料流检测器（横臂式结构）主要用于带式输送机输送物料时，用来检测物料瞬时状态的一种检测装置，内部装有状态开关，根据物料输送情况输出开关量。也可与洒水装置配套使用，实现有料时的洒水功能。本产品适用于煤矿、码头，电力、冶金建材，化工等行业输送散料用带式输送机。
