安装方法及注意事项

1.根据产品特性选择合理的安装间距、配置粗细合理的钢丝绳，钢丝绳的托架要求尽量光滑、托架间距不宜太长（托架间距一般应选择在2～3m）。部分厂家声称其产品安装间距可达100m甚至更长，但实际工程中应尽量控制在50m之内，避免过长的拉绳由于自重过重、阻力过大，影响操作、影响开关的复位。拉绳并非越粗越好（一般钢丝拉绳的直径不必也不宜过5mm），应该与开关动作操动力大小匹配，事实上过粗过重的钢丝拉绳会造成开关处于半动作状态，不但容易误动、而且容易造成开关机构元件劳损。

2.要根据设备开关产品的相关技术要求，合理调整动作灵敏度。在调节操动力的大小时，需要对现场环境条件加以综合考虑，尤其是设备震动、户外风吹等外界因素，此外还要注意皮带倾斜坡度、开关的安装间距、拉绳重量等因素对操动力的影响。

3.开关的钢丝拉绳不要过紧，如果拉绳过紧就会造成轻微触碰引起的开关误动。同时安装时还要考虑工作环境温度对拉绳的影响。一般在实际使用时应当保持拉绳松紧度适宜，在侧向拉开15～25cm的距离时能够使拉绳开关启动就可以。

4.要在皮带机的双侧安装拉绳开关。这种安装方式可以大限度保证紧急操作的便利性，也能够提高设备运行的安全性。

5.要选择合适的安装高度。高度的选择要根据现场的实际作业情况，考虑操作控制人员的便利使用，能够实现快速反应控制就行。

7.接线方式要恰当合理，尽量减少线缆的不合理使用，提高连接效率，保证开关的连接质量。在复杂的接口接线时，要采用简洁的串联接线方式，保证开关口的有效连接。

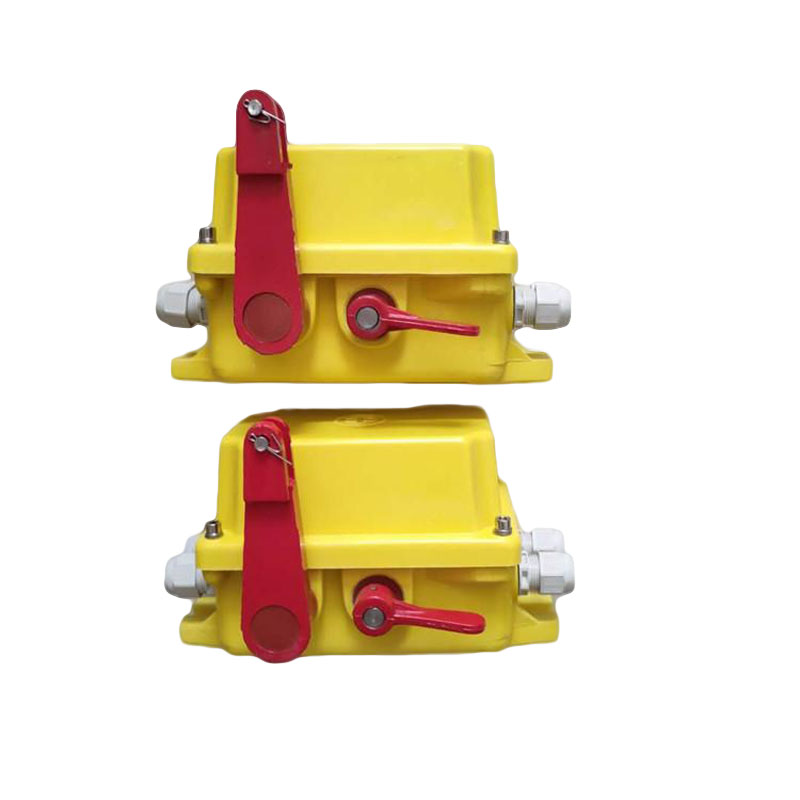

地址编码双向拉绳开关HSDZS -I/II是在原普通拉绳开关基础上升级的一款带地址编码RS485通讯产品，具有地址编码地址输出，通过RS485接口与综合控制仪连接，控制仪可直观显示具体开关的工作状态，同时可通过控制仪的RS485接口将信号上传给上位机，本品壳体为铝合金压铸成型，整体密封防水性能好适合恶劣环境条件，具有稳定、高效、耐腐蚀、等特点，是胶带机保护装置的换代产品。

使用条件及主要技术指标

1.海拔高度：不大于2000米

2.环境温度：-40℃～+70℃

3.相对温度：≤90%

工作电压：AC240V

防护等级：IP65

接点数量：2常开、2常闭

触点容量：AC240 10A 动作角度30±2°

重量：3KG

适用范围：双向拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等领域的各种专门从事散料输送的输送设备。

安装和调整

拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
