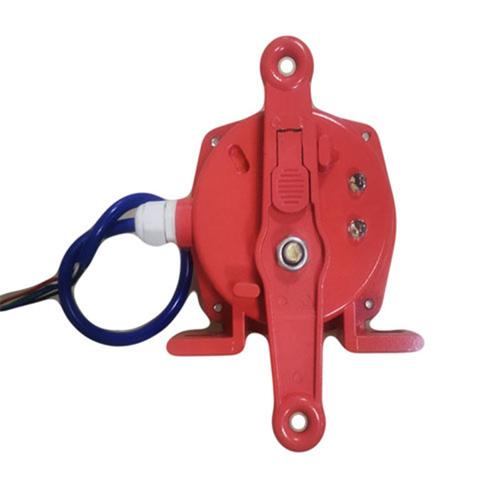

NST2-2无触点双向拉绳开关原理

特点
1、本产品采用铝合金铸造壳体，强度高、重量轻；
2、可在恶劣环境中工作；
3、触点容量大、动作灵敏、可靠。

NST2-2无触点双向拉绳开关原理

安装与接线
1、成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台之间相距50m左右为宜。
2、拉绳采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。
3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。
4、接线：出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。
产品特点
1、是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
2、通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
3、坚固的铸铝外壳。
4、整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
5、结构件设计紧凑。
6、醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
7、手动杠杆复位。
