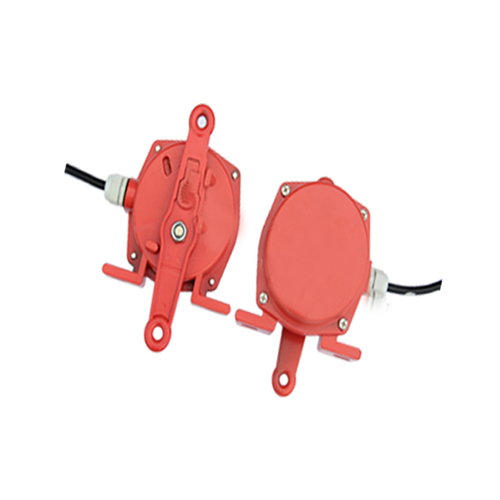

JG-BG12-DZM钢筋进槽吊机用拉绳开关

使用注意事项
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本外壳必须保持清洁，粉尘堆积厚度不大于3mm。

JG-BG12-DZM钢筋进槽吊机用拉绳开关

安装调整
安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
安装与接线
1、成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台之间相距50m左右为宜。
2、拉绳采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。
3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。
4、接线：出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。
