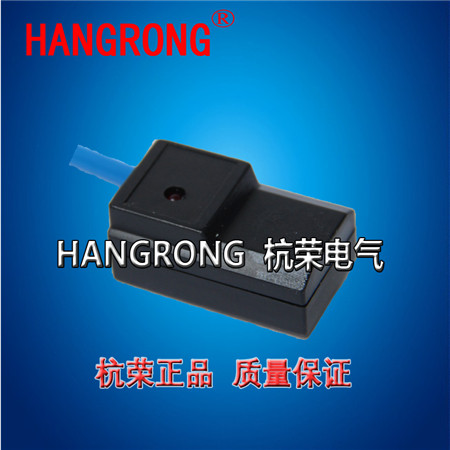

杭荣磁性开关HSCKR-20-1 DC24V P:20W,I:400MA
磁控开关即磁开关入侵探测器。由磁铁和干簧管两部分组成。干簧管又称舌簧管，其构造是在充满惰性气体的密封玻璃管内封装2个或2个以上金属簧片。根据舌簧触点的构造不同，舌簧管可分为常开、常闭、转换三种类型。
磁控开关特点：
体积小，结构简单、重量轻、耗电少，使用方便，价格便宜，动作灵敏，抗腐蚀性好，寿命长。
磁控开关注意事项：
干簧管安装在被保护的门框、窗框上，磁铁安装在对应位置的门或窗扇上 ，安装应隐蔽， 避免被破坏。干簧管与磁铁的安装间距一般以5mm左右为宜，安装时要避免猛烈冲击，防止舌簧管受损，普通的磁控开关不适用于钢铁门窗，因为钢铁门窗会使磁铁磁性减弱，缩短使用寿命。必须安装时，要采用的磁控开关。
HSCKR-20-1磁性开关技术参数
|
型号
项目规格
|
HSCKR-20-1
|
HSCKR-20-1N
|
HSCKR-20-1P
|
|
开关逻辑
|
SPST常开型
|
电子式无接点; 常开型
|
|
开关型式
|
有接点磁簧管型
|
无接点电晶体NPN型
(电流流入)
|
无接点电晶体PNP型
(电流流入)
|
|
工作电压
|
5-240V DC/AC
|
5-30V DC
|
|
开关电流
|
100mA max
|
200Ma max
|
|
开关容量
|
10W max
|
6W max
|
|
内部消耗电流
|
无
|
15mA max@24V(Switch Active)
|
|
残留压降
|
2.5Vmax@100mA
|
0.5Vmax@200mA
|
|
泄漏电流
|
无
|
0.01mA max
|
|
指示灯
|
红色LED
|
红色 LED
|
绿色LED
|
|
电缆线
|
灰色耐油PVC电缆
|
黑色耐油PVC电缆
|
|
灵敏度(注明1)
|
60Gauss
|
|
开关切换频率
|
600Hz
|
1000Hz
|
|
使用温度范围
|
-10~+70℃
|
|
耐冲击(注明2)
|
30G
|
50G
|
|
耐振动(注明3)
|
9G
|
|
保护等级
|
|
IEC529 IP67(NEMA6)
|
|
保护电路
|
无
|
电源极性反向;突波吸收保护
|
|
备注
|
如需（常闭型）,可订做。外形尺寸、参数，可以根据客户要求定做。
|
杭荣批发磁性开关HSCKR-20-1 ACD6V-220V P:20N I:400
磁性开关HSCKR-20-1接近开关常需参数：
配线方式：2线式
开关逻辑：磁簧管SPST常开型
使用电压：5~240V DC/AC
开关电流：100mA max
接点容量：10W max
内部电压降：3.5V max
磁性开关
KL3045、KT-03R、KT-06R、KT-07R、
KT-11R、KT-15R、KT-16R、KT-20R、
KT-21R、KT-32R、KT-33R、KT-40R
KT-50R
