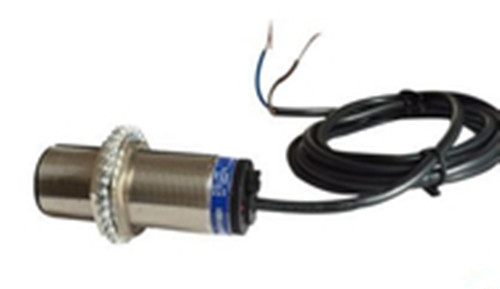

XZ2-D速度开关 零速开关 旋转探测仪用途
广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。
XZ2系列智能型旋转探测器（又名零速开关、堵转开关），用于检测设备的运转与停转（或慢转）。具有自适应的特点，首次得电，且接收到有效的转动脉冲时，会自行确定此时转速的一半值为“低转速限值”。在以后的检测中（或重新来电），当旋转探测器检测到转体的“转速”大于“低转速限值”时，呈现“导通”状态。当设备发生故障，旋转探测器检测到转体的“转速”低于“低转速限值”时，呈现“断开”状态。

特点

·结构简单实用、性能稳定可靠

·防尘、防震、防潮

·体积小、重量轻、寿命长

·输出信号既可与现场设备联锁使用，也可送达微机控制系统

·高，安装方便，免维护

·特别适用于生产环境恶劣的场所

 技术参数

 工作电源：220VAC±15％

负载电流：≤5A

绝缘电阻：＞500MΩ

输出信号：开关量信号

环境温度：-20℃~+60℃

环境湿度：≤90%

外型尺寸：Φ38×115mm

重    量：0.5Kg

防护等级：IP66

检测速度范围：1~200转/分

跳脱时间：5秒

响应时间：<2mS

检测间距H2：≤8mm

小安全工作距离H1：≥20mm

安装说明

所有的传动装置、如螺旋输送机、提升机、皮带输送机，拉链机、破碎机等都应在其被传动处(机器尾端)进行安装，见图一。

注意：图一中旋转探测仪的安装位置视具体情况而定，不必拘泥于此图，在不影响正常工作的前提下只要满足“单位时间内给探头间隔均匀的脉冲信号”这个条件即可。

机械安装工序：

  拆下端盖，在端盖中心钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架

  在轴头上钻Φ5.1孔，攻丝M6、深10-15mm

  旋紧双头螺杆

  装端盖

  装检测片，H1≥20mm并用螺母固定

  安装旋转探测仪、调整H2=4mm

 有些机器的被传动轴较长，伸出端盖以外，针对此类情况只需将检测片制作成匝形固定在轴头上即可(请注意检测片的平面与旋转探测仪的探头平面保持平行。如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意H1的距离)。

电器接线：XZ2-D零速开关和中间继电器串联使用（见图三）。中间继电器线圈耐压220V，电流5A。

检测片：材料普通铁皮，叶片数量为2叶、4叶、6叶，检测片尺寸l00×10×2mm。

跳脱时间参考公式：T＞［60秒×1.1（恒定值）］÷检测片数÷被传动转数（X转/分钟）。
