速度开关;HSBG-V3920EFD03S

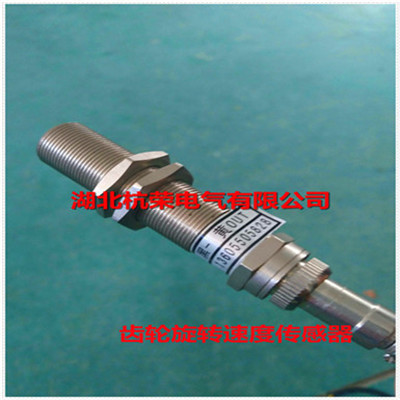

T-03S磁电式速度开关/电磁速度传感器

技术参数

■ 测速齿轮形式：模数2 ~ 4（渐开线齿轮）；

■ 使用温度：-10 ~+120℃；

■ 抗 振 动：20g；

■ 螺纹规格：M16×1。

1、 输出波形：近似正弦波（≥50r/min时）

2、 输出信号幅值：50r/min时≥300mV

齿轮材料齿轮材料应采用导磁率强的金属材料齿形成渐开线齿形是合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变，

这将会妨碍的测量。

如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上。

齿轮模数 ：2 ~ 4 齿宽b：大于5mm

T-03S磁电式转速传感器采用电磁感应原理来达到测速目的。具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。T-03S磁电式转速传感器采用了工艺和特殊材料，传感器灵敏度优于国内同类产品，该传感器可与SZC系列智能转速表配套，亦可作为其他测速仪、测震仪的一次表。

03、T03S、T 03A磁电式传感器

T03磁电式传感器采用了工艺和特殊材料，传感器灵敏度优于国内同类产品，该传感器可与SZC系列智能转速表配套，亦可作为其他测速仪、测震仪的一次表。

1.T03磁电式传感器外形及尺寸

1-不锈钢螺纹管（M16×1） 2-铜螺母 3-φ3.5磁头 4-X12K4p插座 5-X12K4p插头 6-双芯屏蔽线

 速度开关;HSBG-V3920EFD03S   技术参数

 1、 输出波形：近似正弦波（≥50r/min时）

 2、 输出信号幅值：50r/min时≥300mV

传感器铁芯和被测齿轮齿顶间隙　δ＝0.5mm

 被测齿轮模数 m = 2

齿轮                Z = 60

材料               电工钢

信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

3、测量范围：50～5000Hz

4、使用时间：连续使用

5、工作环境：温度 -20～+60?C

6、输出形式：X12K4P四芯插头

7、外形尺寸：外径M16×1 长120mm(长可根据用户定制)

8、重量：约100g（不计输出导线）

 速度开关;HSBG-V3920EFD03S
