HS-Q109拉线开关工作原理
 供应2常开/HS-Q109拉绳开关、2常开2常闭双向平衡拉绳开关

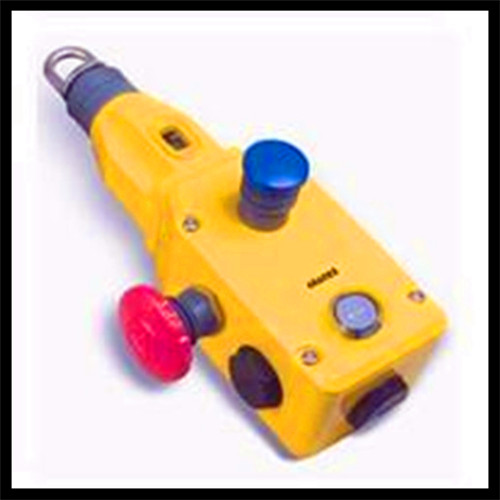

双向拉绳开关HS-Q109
双向平衡拉绳开关HS-Q109
双向拉绳开关是一种胶带运输机现场紧急事故停机的保护装置，主要 应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自 动化控制不可缺少的传感元件。
是用于胶带输送机紧急事故的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身安全的保护，它分手动型和自动型，手动型动作后自销，并有警示牌显示，须手动复位。自动型自动复位，当紧急事故发生时任意拉动拉绳传感气即可停机。
下面我们来了解下产品的性能和安装图纸：
双向拉绳开关HS-Z109、双向平衡拉绳开关触点容量大、动作灵敏、频率响应快、使用寿命长，是电力、煤矿、建材、码头、冶金等行业的带式输送机理想的输送机保护开关。

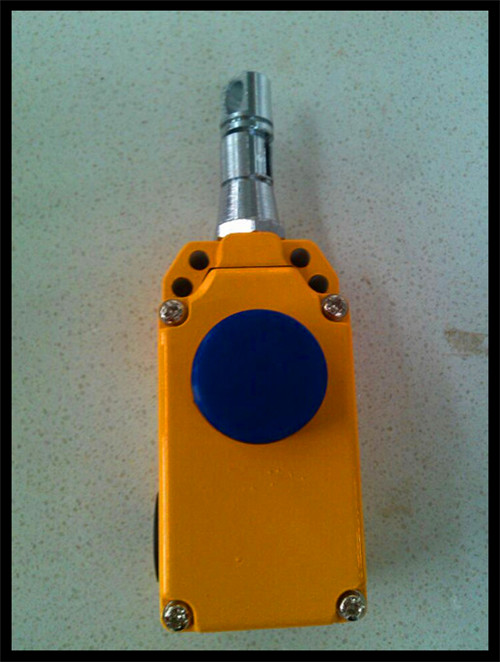

双向拉绳开关HS-Z109

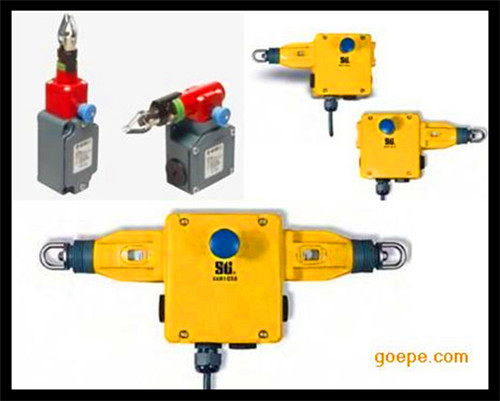

双向拉绳开关HS-Q109
工作原理：
当胶带运输机现场紧急事故时，在现场任意沿线位置拉动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微动开关动作，发出停机信号，达到停机效果，防止事故的扩大 。 壳体材料 铝合金颜色涂漆 触点配置 2N/C+1N/O 触点负载 6A/380VAC 拉绳长度 40±2M 操动方式 拉线或按蘑菇头按钮 操动力 约为125N轴向力 解锁方式 拨复位掣解锁 接线方式 螺丝连接 环境温度 -25~80℃ 使用寿命 大于100万次 防护等级 IP67 HS-Q109拉线开关工作原理


产品安装调整：
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响 ，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉 簧上(用绳扣固定)，在不影响正常使用下用紧线器将两侧拉绳张紧，并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
注意事项：
1、先切断电源，接着要用表测出火线，开关一定是要装在火线的一端。
2、将火线在适合的地方剪断，就有两个接头了，拉线开关也有两个接头 。
3、将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。
4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。
5、旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。
6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就可以了。
7、后旋好拉线开关的盖子，防止触电。
安装和调整：
拉绳开关应安装在输送机两边具有检修通道的地方,安装位置应确保检修人员在紧急情况下操作方便。
1,将拉绳开关固定在机架上。
2,一侧的两台开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。
3,为减小钢丝绳自重对开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。
4,钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）工作原理：当胶带运输机现场紧急事故时,在沿线任意位置牵动系在挂耳上的钢丝绳,迫使机内凸轮转动而驱动元件开关动作,发出停机信号,达到停机效果,防止事故的扩大。
