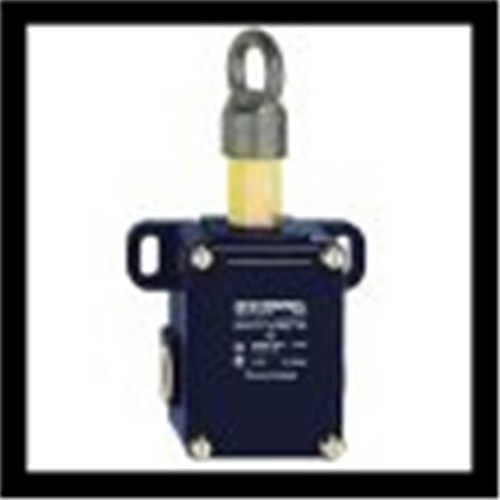

拉绳开关TQ900-11产品名称 TQ 900
标准 EN 60947-5-1
符合指令 (Y/N) 有
原料
- 外壳的原材料 压铸锌
- 盖子材料 塑料, 热塑
- 触点材料 银
壳体镀层 涂色
重量 1255 g

机械参数
 拉绳开关TQ900-11
电路连接说明 螺丝连接
电缆截面
- 小电缆截面 0,75 mm²
- 大电缆截面 1 x 2.5 mm²
机械寿命 > 1.000.000 操作次数
操动力 max. 200 N
操动行程 max. 400 mm
指示灯 (是/不) 可选
电线长度 5 m max. 50 m
注意 所有的电缆截面表示包括了导线和线耳

周围条件
 拉绳开关TQ900-11
周围温度
- 低环境温度 −25 °C
- 高环境温度 +70 °C
防护等级 IP67 根据IEC/EN 60529

电气参数

转换元件说明 常开触点（NO）, 打开(NC)
转换原理 爬行电路元件
关闭者数量 1件
开启者数量 1件
额定冲击耐压 Uimp 6 kV
额定绝缘电压 Ui 500 V
热测试电流 Ithe 6 A
应用类别 AC-15: 230 V / 4 A,
DC-13: 24 V / 1 A
大保险容量 6 A D型玻璃保险

尺寸

传感器尺寸
- 传感器宽度 71.5 mm
- 传感器高度 220.3 mm bis 236.3 mm
- 传感器长度 69,7 mm

注意

长度过10米，每3到5米设一电线支撑
根据周围使用环境，紧急拉绳开关使用的电缆长度
带螺纹的G24-M20指示灯需要单独订货，见附件。
由于支撑环在拉线的拉力下会变形，当安装后应该拉几次拉线。在这之后要用吊环螺钉或张紧件将拉线张紧。

图表


注意 图
  肯定断开NC触点
  动作
  未动作
  常开触点
  常闭触点
