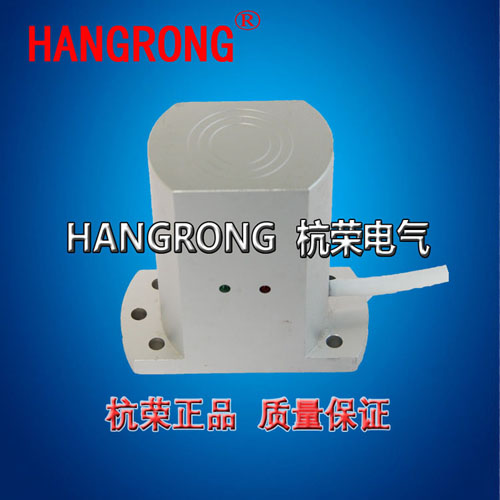

TCK-3 TCK-4磁感应开关产品描述

TCK-3 TCK-4

产品描述

TCK系列磁性开关是非机械接触磁性接近开关。它由磁传感器和电子电路及输出开关组成。当磁性检测体永磁铁进入TCK开关磁传感器的感应区域，靠磁场作用，TCK开关动作，输出开关信号。输出信号反映检测体的位置、运动方向，作控制系统的行程控制信号。

TCK-3 TCK-4磁感应开关产品描述

TCK-3 TCK-4

(3) TCK-3型和TCK-4型保持式磁性开关

TCK-3型和TCK-4型保持式磁性开关，其作用磁场形式不同。TCK-3型保持式磁性开关有两个状态，能保持。当外界S极磁场自下而上作用于磁传感器时，开关转换动触点与上端接通，指示红灯亮，此状态被保持。即使失去外界磁场作用、开关上电、失电，仍保持此状态。当外界有S极磁场自上而下作用于磁传感器时，转换动触点与下端接通，指示绿灯亮，并一直保持这种状态，直至下次自下而上动作。S极磁场上下作用3型磁开关，磁开关转换动作并能保持各个状态，类似用力上下拨动机械式钮子开关一样。

TCK-4型保持式磁性开关，磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关转换动触点与上端接通，指示红灯亮，此状态被保持。当外界作用磁场S-N极方向磁场过零时，开关转换动触点与下端接通，指示绿灯亮，并一直保持这种状态。TCK-4型磁性开关具有准确的窄窗孔磁场过零转换特性，定位精度高。它们使用了灵敏可靠的磁传感器和微电子器件，具有高的磁灵敏度、高的分辨率和宽的反应频率，位置定位精度高。电路设计采用了冗余结构和高抗干扰技术，采用了开关电源，电源电压为50～60Hz 85～265VAC。全部电路由环氧树脂固化在铸铝或铸铜开关壳内，全密封、防水、抗砸。TCK磁性开关由于综**用了一系列设计技术和工艺技术，所以取得了较高的技术指标和性能，适用于各种矿井。能在矿井井筒中不用维修，安全在矿井单绳和多绳提升机上使用TCK磁性开关有两种方法：永磁铁磁场源法和钢丝绳磁场源法。这两种用法都是直接检测提升容器实际所处位置。可以同时使用这两种方法，配合电气控制设备，保障提升机安全准确运行。本说明主要介绍这两种使用方法。

TCK-3 TCK-4磁感应开关产品描述

TCK-3 TCK-4

技术参数

1、供电电压：AC85-265VAC

2、触点电流：5A/250V

3、触点数量：2组常开，2组常闭

4、响应速度：30m/s

5、工作次数：大于10万次

6、防水抗震不锈
