产品名称：SCD-10信号处理器（断链保护器）

SCD-10信号处理器（断链保护器）

概述：

信号处理器，又叫锻链保护器，速度开关，失速开关等，是专门针对埋刮板输送机和斗式提升机而开发设计的，也可用于带式输送机、链式输送机等具有从动轴的输送设备上。

工作原理：

输送机正常工作时，其从动轴随主动轴一同旋转，从动轴保持某一转速，当断链、断带、打滑等故障发生时，其从动轴转速大辐下降甚至为零。断链保护器监测 从动轴转速，当从动轴转速低于设定值（从 动轴正常转速的 40、50、60、70%）时， 保护器动作，输出一开关信号，用于控制驱动电机停止运行，从而保护设备。并发出声光报警，提示操作人员处理故障。

使用环境和主要技术指标：

环境温度：-20℃~40℃

相对湿度：≤90%（25℃时）

周围介质：无易燃易爆、无腐蚀性介质的场所。

工作制：24 小时工作制

电源：单相 220V、50HZ。

输出接口：无源接点、AC220V/5A

结构组成：

SCD-10断链保护器主要由速度传感器和、保护器组成。

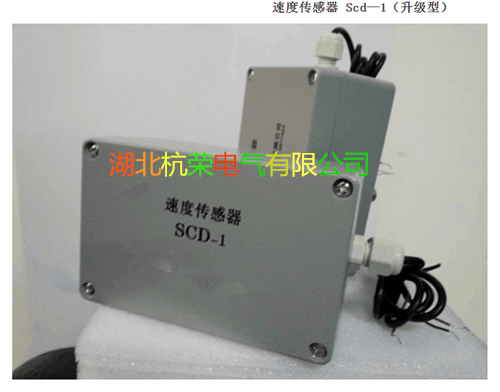

速度传感器为一电磁感应式脉冲信号发生器。速度传感器安装于输送机从动轴 上，随从动轴一起旋转，将从动轴的旋转 速度信号变换成脉冲信号，脉冲信号的频 率与从动轴的转速成正比。

断链保护器是一种脉冲频率检测器，安装于就地电控箱或集控室内。保护器接收速度传感器的信号，并检测脉冲信号的频率，当脉冲信号频率低于设定值时，保护 器动作，输出一开关信号，用于控制驱动 电机停止运行，从而保护设备。保护器动 作后会自锁，此时即使速度传感器有正常 脉冲信号输入，保护器也处于报警保护状态，短按复位键，让保护器复位。

功能：

1、使能及启动延时：8 脚（使能端）与 6脚需外接使能触点（控制主电机的接触器辅助常闭触点），8 脚与 6 脚接通时，关闭处理器功能，输出不动作。设备启动时，8脚与 6 脚外接的触点断开，延时 20 秒后打开保护器功能，进入正常工作状态，以避开设备的启动时间。

2、智能式设定功能：按住设定/复位键 2秒，断链保护器将自动测定设备运行速度，并存储该值作为设定值。设定过程中，指示灯将闪烁，根据设备的不同运行速度，这个过程要持续 2~30秒。

3、报警后锁定选择：当选择 DIP 3=ON 时，保护器报警动作后将锁定报警状态，此后不论输入转速信号是否正常及使能端状态如何，一直输出报警信号,短按设定/复位键复位。当选择DIP3=OFF 时，保护器报警动作后不锁定报警状态，输出由使能端状态及转速信号是否正常确定。

4、灵敏度调节：灵敏度由 DIP 1,

DIP 2 开关选择

DIP 1 DIP 2 灵敏度

OFF OFF 0.7

OFF ON 0.6

ON OFF 0.5

ON ON 0.4

调试：

1、按图接好线后，检查接线无误。

2、接通电源，启动主机，约 10 秒后待设备速度正常后，按住设定/复位键 2 秒，指示灯闪烁，断链保护器进入智能设定状态，设定完成后自动进入运行状态。

特别说明:

SCD-10信号处理器是湖北杭荣研发制成、所生产的产品各地、得到广大消费者的认可、我厂长期为客户提供各种开关、网上发布的产品信息都是真实详情描述、本公司所有产品均是自产自销、且有大量现货、为客户提供17%增值税、请您放心选购。

本公司上传产品型号规格有限，产品型号规格有多种，详情请来电资询。
