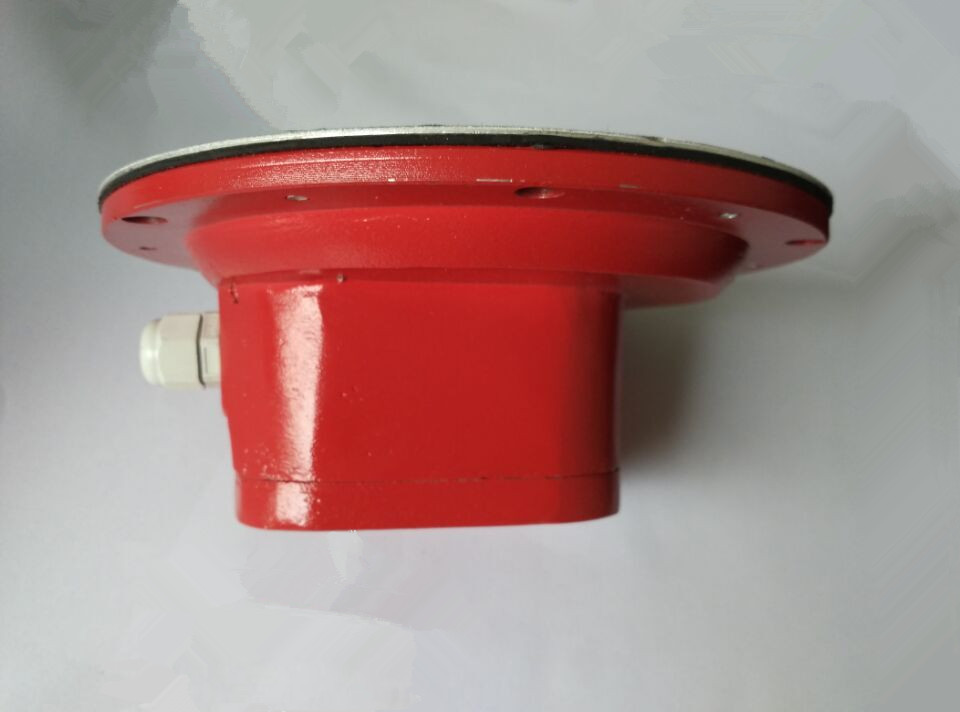

TDS-EX防爆堵料开关简介

广泛用于现在工业生产过程料仓、溜槽以及设备的料位定位和自动保护。用来对容器内的粉状及颗粒状物料，进行料位监测或控制。具有技术、结构合理、性能可靠、使用维护方便、性能价格比高等优点，是替代进口的产品。杭荣电气生产，订购热线

工作原理

TDS-EX防爆溜槽堵料开关系属压力继电器性质，安装在料仓、溜槽或设备的侧壁上，借助物料的侧压力压动料位计端盖上薄膜，经内部机构作用于微动开关动作，接通电路，当料位下降时，侧压力失去，自动复位断开或接通电路。

主要技术指标

工作电压：24-220V 交流电压 额定电流：1A负载特性：纯电阻

工作行程：1-4mm工作压力：80-120g复位压力：≥10g

环境温度：≤100℃相对湿度：≤85%（20±5℃）

海拔高度：≤1000m振频：10-55HZ 加速度≤5s

TDS-EX防爆溜槽堵料开关安装在设备的机壳或容器的侧壁上应开100mm物料检测孔，用螺栓将料位计固定在机壳或容器的侧壁上，使薄膜朝着与物料接触的方向。接线红色线（公共点）兰（白）色线（常开）绿色线（常闭），在接线时根据需要选择其中一个回路。

 注意事项

（1）料位计不得安在薄膜正对着进料的方向，以免使得物料直接冲击薄膜，引起误动作。

（2）安装时应小心保护好薄膜，以防止损伤薄膜。

（3）安装时应使薄膜垂直或略倾斜（倾斜角度≤5°）

（4）若使用的电压过安全标准，则必须将物料计外壳接地。

（5）料位计在安装前，要检查其动作力个工作行程是否符合要求，全部紧固件有无缺少或松动现象。

（6）料位计工作时，其周围介质应无爆炸危险且介质中无足以腐蚀金属和薄膜的溶剂。

运输、贮存

1、 产品在运输过程中应避免碰撞及雨雪的侵袭。

2、 产品应存放在干燥通风的仓库中。
