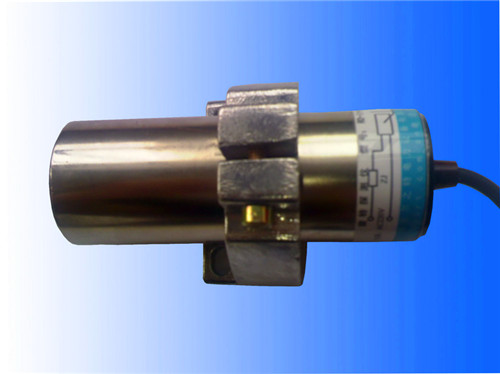

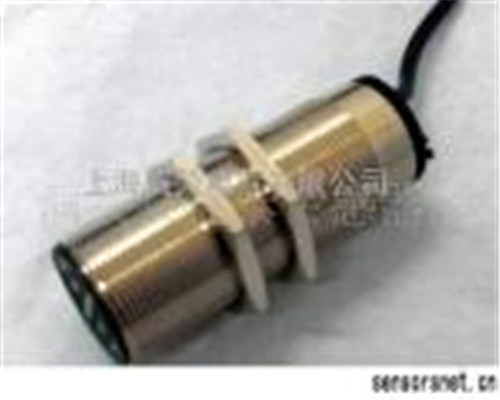

XSAV11801速度检测计 低速开关

【产品名称】：速度开关

【规格型号】：XSAV11801

【外型尺寸】：圆柱直径30mm（毫米）

【感应材质】：铁

【动作范围】：0-10mm（毫米）

【工作电压】：DC/AC 90-240V

【输出形式】：交直流通用二线

【工作原理】：速度开关的工作原理是让待监控部件产生的脉冲频率和传感器中的预置频率进行比较，当被测物体的频率小于速度开关设定的频率时开关为打开状态，当被测物体的振动频率大于速度开关设定频率时开关为闭合状态。速度开关一般适合监测低速问题，也就是检测物体运动速度低于速度开关设置速度时，引发开关发出打滑信号

DH系列打滑开关（又名堵转开关、低速开关），非接触感应原理工作。该产品对电机及机械转动装置（提升机、斗提机、皮带机、链式输送机、螺旋输送机等）常出现的堵转、卡转、载慢转、皮带打滑、转动链（带）脱落、转动轴断裂等电器、机械工艺出现的故障均能有效及时地停机处理，达到维护设备、保障生产的目的。广泛应用于水泥、煤矿、电力、粮食等行业。

一、工作原理：

DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处”，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处”（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点”（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图”接线时，可用来保护设备；如按“检测转动/停转接线参考图”接线时，可用来检测“转动”。

二、主要特点：

1、非接触接近探测器，无运动部件、无磨损、安全寿命长、维护费用低。

2、一颗螺栓固定，安装简单。

3、一体化结构，免设置、调试。

4、既可用于设备保护，也可为工业控制计算机提供“转动”信号。

5、两线制接线。AC220V供电（DH—A型）和DC15V—24V供电（DH—D型）两种。

三、技术参数：

1、DH—A型供电电压：交流220V±22V。用配套供货的AC220V交流继电器作负荷。

DH—D型供电电压：直流15V—24V。用DC12V直流继电器作负载。

2、检测转速范围：（8～1500）转/分（转速低于8转/分时，可增加“信号生成点”。

3、断开时间：正常运转时一转时间的两倍，并限于（0.4～8）秒之间。

4、打滑开关与检测目标距离：近距离间隔（1～8）mm。

5、加贴“信号生成点”时，薄片厚度：≥2mm。

6、工作环境：-30℃～+50℃

阻旋式料位控制器

工作原理

阻旋式料位控制器之叶片是利用传动轴与离合相接，在未接触物料时，马达保持正常运转，当叶片接触无聊时，马达会停止转动，机器会同时输出一点信号而测出料位高度或料仓堵塞信号。

结构特征

全封闭性，室内室外都可使用。的油封设计可防止粉尘沿轴渗入。扭力稳定可靠，且扭力大小可调节。结构轻巧、安装简易。叶片承受过重负荷时，马达会装机器会自动打滑，确保马达不受损坏。不必从料仓上整体拆除，即可轻易的检查维修内部零组件。采用铝合金铸造，强度高，重量轻。

技术指标

电源：220VA(A型)，110VAC（C型），24VAC（C型）50／60Hz；

功率：3W 接点容量：SPDT5A250V（AC）

叶片转速：I.R.P.M 绝缘电压：AC 1500V*lminufe

测量扭矩：0.5-1.0kg／cm 防护等级：IP66／ADC-12

环境温度：标准-20~60℃；高温+720℃ 测量介质：粉状或颗粒物料

输出信号：触点输出；常开+常闭

扭力调整

扭力弹簧是用来调整转轴的输出扭力，当被测物比重大时可将弹簧扭过调至强档位置，此时叶片的灵敏度较好；反之，被测物比重愈小时，可将弹簧调至愈弱档位置，此时叶片的灵敏度较佳。扭力弹簧请勿随意更改，以免造成误动作。

适用场合

本产品适用于化学塑料、制药、饲料、水泥、粮食、面粉、电力、化工粉料等工矿使用。
