一、概述：

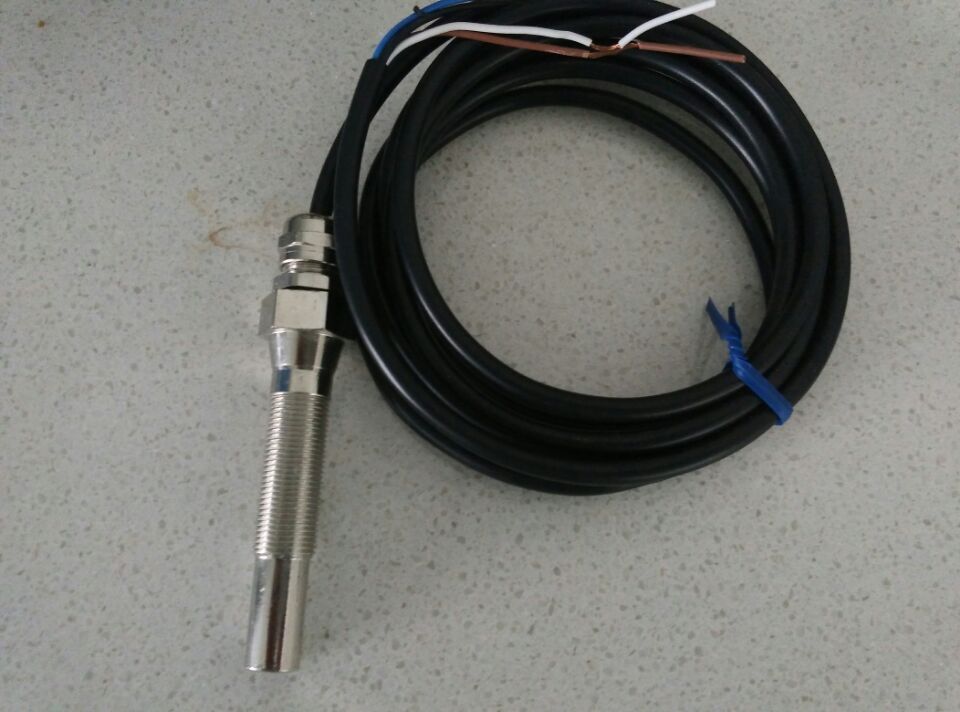

SZCB-01磁电式转速传感器采用电磁感应的原理来达到测速目的，具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
二、技术数据：
1、输出电压：在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
1000转／分>5V(有效值)
2000转／分>10V(有效值)
3000转／分>15V(有效值)
2、直流电阻：130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)
3、绝缘阻抗：在500V直流时>50MΩ
4、工作温度：-20℃～l20℃
5、重量：100克左右(不包括尾部引线)
三、工作原理：
使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
F＝(n/60)×Z
式中：F为频率 Hz／秒
n为被测轴转速 转／分
Z为齿轮齿数
当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到SZC系列智能转速表中，就可以反应出轴的转速。
四、安装使用：
图中：
1、输入导线
2、航空插头
3、铜质拼紧螺母
4、同定支架
5、磁性传感器
6、1～99内任意个齿
7、被测轴R．20～25mm T．1±0.5mm
齿轮要求：材料：各种导磁钢铁材料均可。
模数：2以上即可。
齿数：l～99齿任意。
五、注意事项：
1、传感器输出线中的金属屏蔽层应接大地零线。
2、不允许在温度为25℃以上强磁场环境中使用及放置。
3、安装及运输过程中应避免强烈撞击。
4、在被测轴跳动较大时，应注意适当放大间隙，避免损坏。
5、本传感器为了考虑在恶劣环境中使用，故装配调试完毕后即行密封，故无法修理。
产品链接：
SZC-04型/SZC-04B型系列智能转速表
SZC-系列防爆智能转速表（应用在核电、石化股份上）
SZC-07型智能转速表
SZCB-01型磁性转速传感器、转速表齿轮
CS-3三线制转速传感器
XZS-009型齿轮式转速传感器（替代德国BRAUN公司BR A5S09型）
SZC-04型大屏幕转速显示仪、SZC04-智能转速表
齿轮材料
齿轮因采用导磁率强的金属材料
齿形
成渐开线齿形是适合的齿形。用大模数的齿轮或用其他的齿形将会产生巨大的波形畸变，这将会妨碍测量。安装时要注意磁极的中心应处在齿轮的中心位置上
技术参数
1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：50r/min时≥300mV
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：50～5000Hz
4、 使用时间：连续使用
5、 工作环境：温度-20～+60?C
6、 输出形式：导线
7、外形尺寸：外径M16×1 长120mm(长可根据用户定制)
8、重量：约100g（不计输出导线）
外形图：
