ZL-B-II 撕裂开关,撕裂开关,撕裂检测装置,
湖北杭荣电气有限公司生产,质保一年,量大价优
ZL-B-II纵向撕裂检测器、纵向撕裂开关工作原理
1. 该检测仪基本原理是用运算放大器的负输入一个稳定偏置,用以保证防止不必要的干扰,当运算放大器因传感器接通而正向输入时,因而输出改变状态,继电器吸合(或者断开)输出一个开关量。
2. 本系列保护装置适用各种不同规格的胶带机,一台控制箱可与3-4个感知器配套合用,安装时无须对胶带进行加工。
ZL-B-II纵向撕裂检测器、纵向撕裂开关使用条件及技术参数:
环境温度:-35℃∽+60℃。 相对湿度:不大于90%。
大气压力:80∽110kpa。 海拔高度:不过2000M。
防护等级:IP54 绝缘电压:电控箱AC220V50HZ
输出接点数量:一常开、一常闭、一组接点点。
输出接点容量:AC220V 5A 绝缘电阻:≤20MΩ
绝缘电压:AC1000V试验1分钟。
可靠性:检测器无故障工作达三年
控制方式:
规格数据表
ZL-B-II纵向撕裂检测器、纵向撕裂开关参数
型号 动作力(N) 复位方式 输出控制信号延迟范围 重量
BZL-A-I 98-196 手动按钮复位 1-10S可调 18kg
BZL-A-II
BZL-B-I-□ 带宽不同重量不同
BZL-B-II-□
主要结构特征

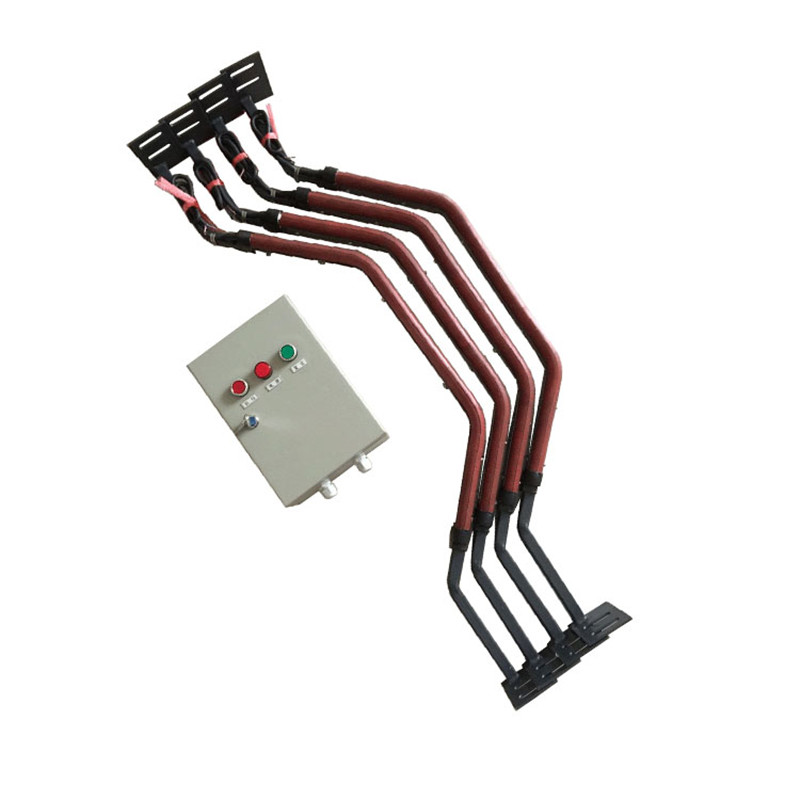

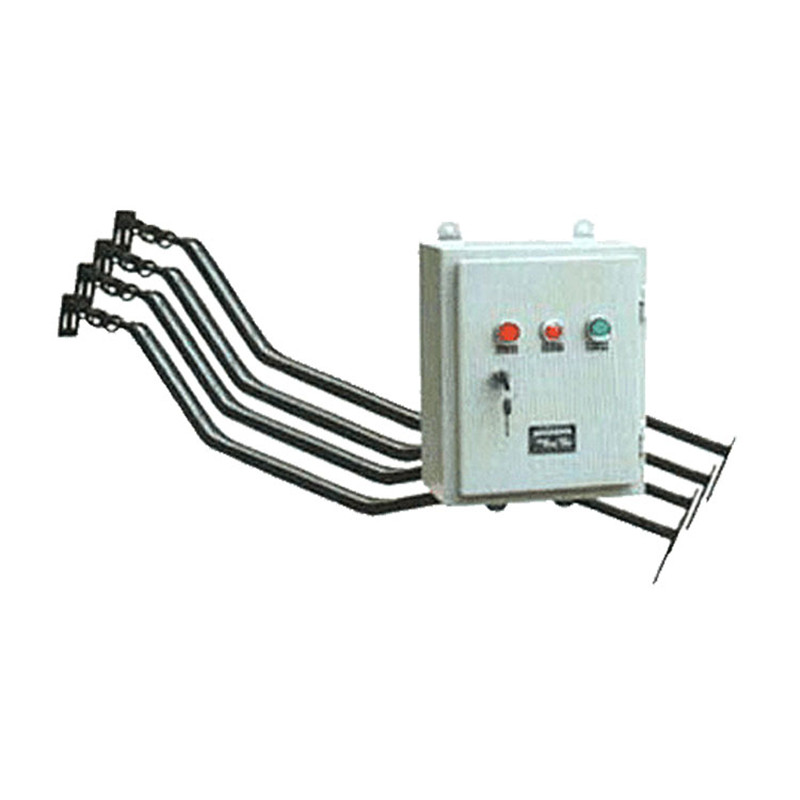

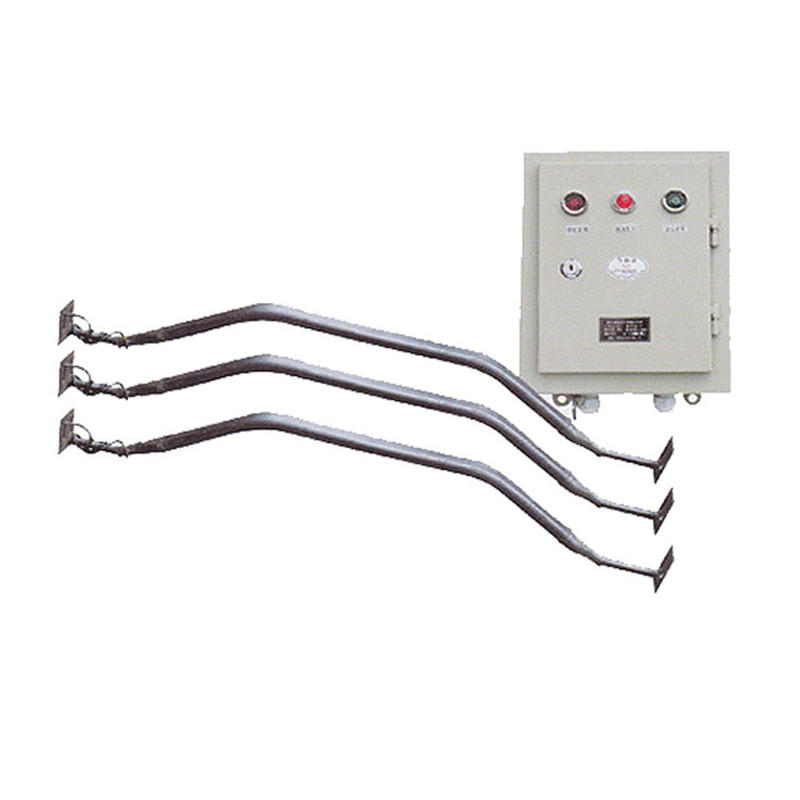

BZL系列纵向撕裂检测器由感知器和电控箱两部分组成结构简图如下:工作原理
BZL系列防爆纵向撕裂检测器由感知器和控制箱两大部分组成,感知器是防爆纵向撕裂的检测元件,当运输中胶带撕裂时,感知器能可靠地检测出来,并输出一个开关量,电控制箱内采用典型的继电器控制线路,控制箱接到感知器发出信号,控制继电器动作,输出一个开关量给控制室实现自动紧急停机,同时面板靠警指标灯亮,控制电路自锁,为使控制线路恢复常态,可按动面板上的恢复按钮。此外面板上还安装有自检按钮,当按下此钮时,可模拟撕裂故障,检验控制系列的工作。
