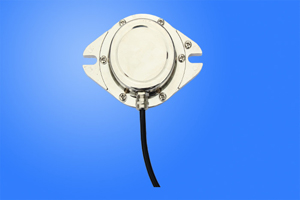

KSC-1010A-1/220V矿用接近开关技术参数

1、 技术指标

a、 开关工作电压范围Ue：（AC、DC）10V～250V。

b、 开关*工作电流Ie：（AC、DC）1A

c、 开关额定容量：220W

d、 开关接点形式：1代表：常开、2代表：常闭、3代表：一常开一常闭、4代表：方向记忆、5代表：一开一闭转换记忆式

e、 开关与磁钢之间*快相对运动速度：15m/s

概述

矿用接近开关为本安结构，内部浇封，防护等级为IP67,开关采用磁感应原理，无碰撞、抗干扰能力强，广泛应用于煤矿、化工、石油等有爆炸性危险的场所，是现代自动控制系统中的理想传感器。

矿用接近开关主要用于运动物体位置检测,此开关属于记忆型接近开关。当磁体从一个方向通过矿用接近开关时，输出触点闭合并保持,从另一个方向再次通过接近开关输出触点断开并保持。

 安装注意事项

1）为了使开关能正常工作，开关应安装在无碰撞、冲击和强磁场的场所，磁钢对准开关中心线安装，左右偏差不能出10mm。

2） 安装时嗽叭口不能朝上，上盖的四只紧固螺丝必须均匀拧紧，保证盖子内的防水密封圈与开关体紧密结合。

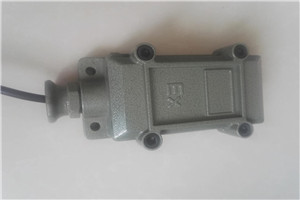

3） 开关正面上有“S”标志的，安装时磁钢的“S”极端应对开关“S”，开关上面无“S”标志的，磁钢可任意安装。

4）开关采用电缆与芯子一起浇注，引出电缆为1m,如引出电缆线不够长，用户需采用防爆接线盒连接过度。

5）开关与磁钢之间不能放有铁质物体。

6）开关安装位置应尽量避免直接淋水、异物碰撞、冲击。如需外加护盖或防护外壳，则不能用铁质材料。

7）开关电气接线：（见开关盖内或开关背面接线图所示）

8）磁钢与开关接点形式的配用及外形尺寸

f、开关与磁钢有效动作距离视磁钢大小而定，*动作距离160mm

2、使用环境条件

a、环境温度-20℃～50℃

b、海拔不过2000m

c、周围空气温度为25℃时，*相对湿度不大于95±3%

d、可在有溅水、尘埃、腐蚀性介质以及爆炸危险环境和无强磁场的工作环境

霍尔传感器

KHP-01DB、KHP-02DB、KHP-03DA、KHP-04DA、KHP-06DB、

KHO-01DB、KHO-02DB、KHO-03DA、KHO-04DA、KHO-06DB、

KHM-03DA、KHM-04DA、KHN-03DA、KHN-04DA、

KHL-01DB-C、KHL-02DB-C、KHL-03DB-C、KHL-04DB-C、

KHL-06DB-C、KHL-07DB-C、KHL-08DB-C、KHL-09DB-C
