HDSC-QXKG-Ⅱ倾斜开关、料流开关用于检测皮带式输送机或给料机输送的料流。用于判断断料、料仓堵塞，发出预警以避免跳磨煤机造成损失。

HDSC-QXKG-Ⅱ倾斜开关特点：

机械性能好，不会发生机械卡塞，双环活动性大

反应灵敏，动作角度15°～25°

安装方便，双环连接，支架简单

稳固耐用，耐磨程度大，可更换前端

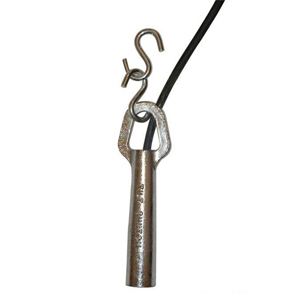

20-39倾斜开关

技术说明：倾斜开关和控制器--用于料流、堵塞及料位检测

工作原理：

垂直悬挂的倾斜开关在受到物料的作用力后偏离垂直方向过15°时，倾斜开关内的水银开关动作，无论向哪个方向倾斜，常闭的触点会断开。当倾斜开关脱离物料时，倾斜开关回到垂直位置后，水银开关接通。装配导料板后，可用于大流量料流、料位检测；装配不锈钢浮球后于粮食料流、料位检测，液体料流料位检测。防爆型可用于气体及粉尘防爆区域。

技术参数：

1)20-39倾斜开关探头的额定电压：24VDC/1A

探头运行温度：-30~+80℃

3)20-38控制器的电压：220VAC

4)控制器运行温度：-40~+70℃

5)报警时间延迟：0~10秒可调

6）额定触点:24VDC,115VAC,240VAC

可选特点：1)标准重载探头为铸铁，表面镀铬（比钢管坚固、抗磨）；

水银的含量仅为0.7克，即环保又高效；

报警触点可设定常开或常闭，正常/报警位置可设定，控制装置中有一跳线，允许将开关垂直或倾斜状态定为正常状态；

可配有套管保护探头，减小探头摆动幅度；

标准重载探头底部配有内螺纹，用于连接附件；

斜开关可单独使用探头，也可配合控制装置使用；

坚固，抗腐蚀；

安装简便，所有探头均配有安装附件；

控制装置为工业印刷电路板结构；

 10）报警输出时间可调，控制装置中具有0-10秒的可调

其性能已被世界上成千上万的应用实例所证实。

应用范围：

溜槽或转接处堵塞探测

输送机皮带跑偏探测

翻车机卸料探头

用于皮带或振动给料机缺料或无料探测倾斜开关探头选择表常用形式：

20-39-25 标准，重型探头

20-30-SS 不锈钢探头

21-39 标准，FM许可CLⅠ+11

还有其他型号于不同场合及适应不同物料的多种倾斜开关。

型号 说明 长mm 直径mm 重量kg

20-39-25 标准重型探头 210mm 32mm 0.7kg

20-30 不锈钢，25mm探头 260mm 25mm 0.9kg

20-31 轻量 230mm 25mm 0.45kg

20-32 重型，50mm探头 254mm 51mm 3.6kg

20-39B 标准探头，加热器 210mm 32mm 0.7kg

20-39C 标准探头，高温 210mm 32mm 0.7kg

21-39-FM 标准探头，FM许可 210mm 32mm 0.7kg

20-41 标准探头，115V 210mm 32mm 0.7kg

20-41-SS 不锈钢，25mm115V 260mm 25mm 0.9kg
